芯片管脚成型机

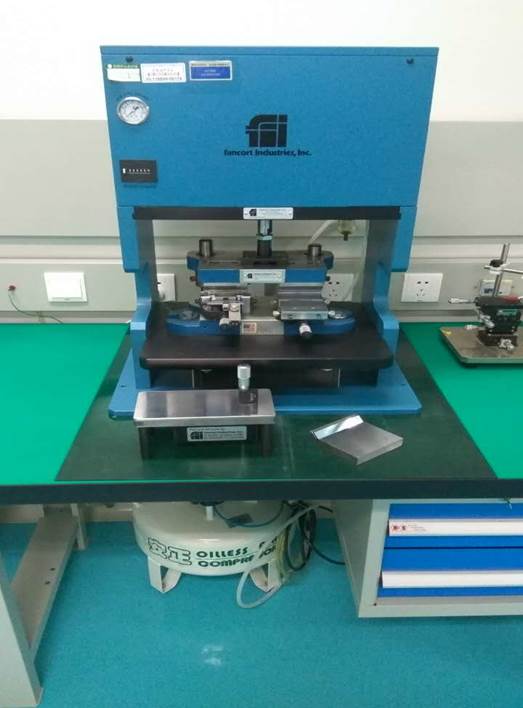

1. 设备全景图片





2.设备概况

品牌:奥钛

型号:5000L

类型:芯片管脚成型

用途:主要为空间科学及航天军工各型号任务提供芯片引脚成型。

控温制冷方式:机房空调

3. 设备功能简述

5000L管脚成型机配备了F-1B/3A通用型夹具和F-1A/4专用型夹具。

通用夹具适用于大多数的扁平封装2边或4边翼型管脚器件的成型,焊端和芯片本体底部间隙可调。肩宽分别为1、2.65、3.15、3.55四种固定值。

专用夹具有CQ208、CQ256和CQ352三种成型夹具,可对CQ208、CQ256和CQ352三种封装形式的器件进行成型。芯片本体底部间隙可调。

4. 设备的技术特点

通用夹具管脚成型指标示意图和工艺尺寸表




















mm

备注

芯片本体底部间隙A

0.5±0.08


管脚肩宽B

1、2.65、3.15、3.55

固定值

管脚焊端E

1.3±0.08


脚跟爬锡余量f1

0.5±0.2


脚趾爬锡余量f2

0.5±0.2

回流焊

0.8±0.2

手工焊







专用夹具管脚成型指标示意图和工艺尺寸表











mm

备注

芯片本体底部间隙A

0.5±0.08


管脚肩宽B

1.8

固定值

管脚焊端E

1.5

固定值

脚跟爬锡余量f1

0.5±0.2


脚趾爬锡余量f2

0.5±0.2

回流焊

0.8±0.2

手工焊






5. 设备的技术参数

芯片管脚成型精度达到0.01毫米

6. 设备的技术优势

该设备通用性强,适用于大多数的扁平封装2边或4边翼型管脚器件成型,成型精度精确到0.01毫米。

7. 设备的应用行业

主要应用于空间科学及其他航天、军工型号任务的芯片引脚成型。
