空间科学任务论证支持系统

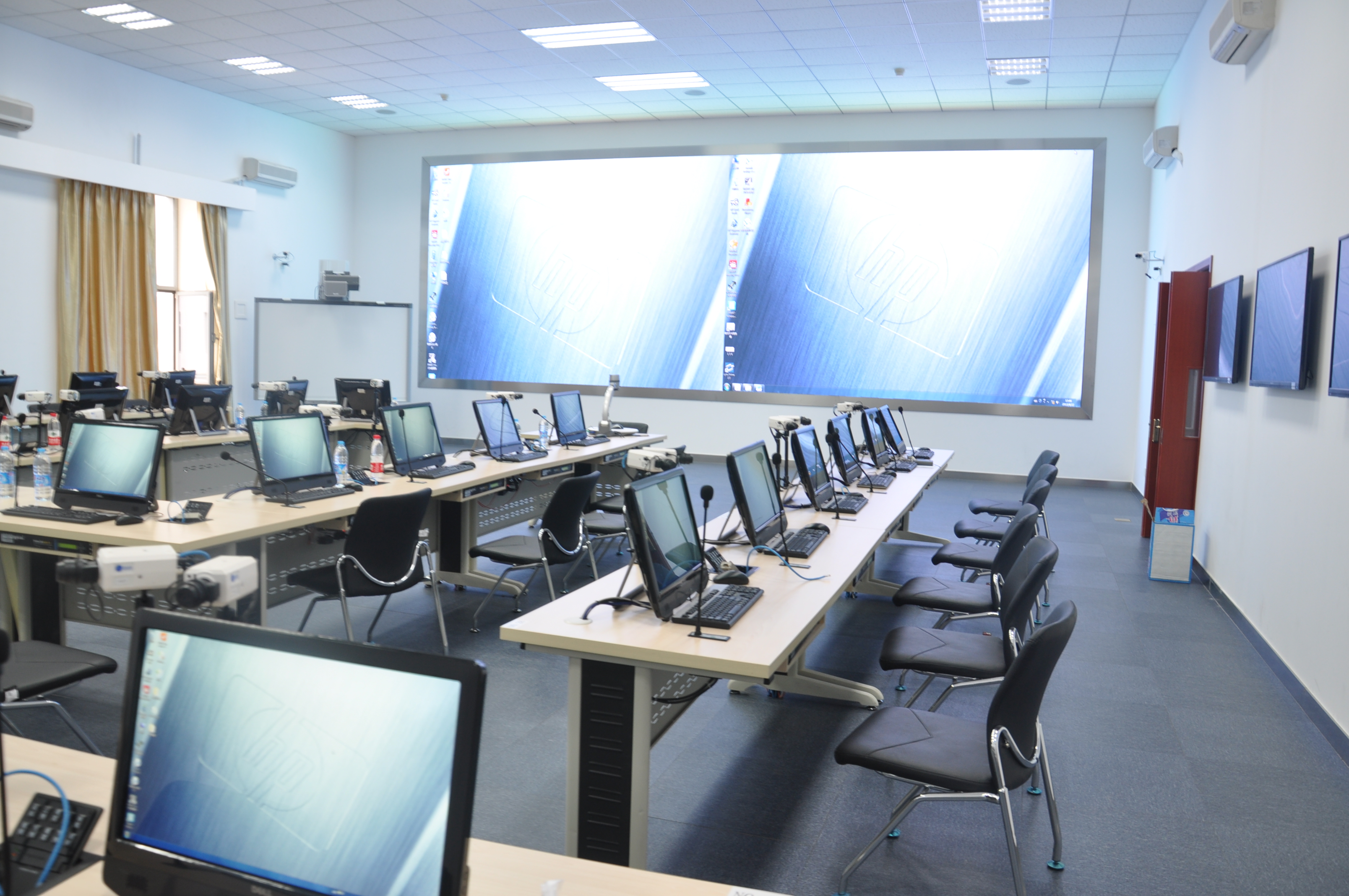

1. 设备全景图片
2.设备概况
品牌：利亚德
型号：TV2.5
类型：LED大屏幕
用途：支持分辨率不低于3200×1200信号源的全屏2D和3D显示。

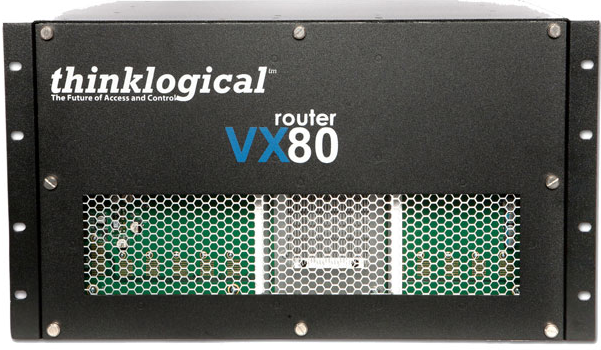

品牌：Thinklogical
型号：VX80
类型：KVM 矩阵
用途：光纤、非阻塞矩阵切换器，支持计算机控制权切换和屏幕复制显示。

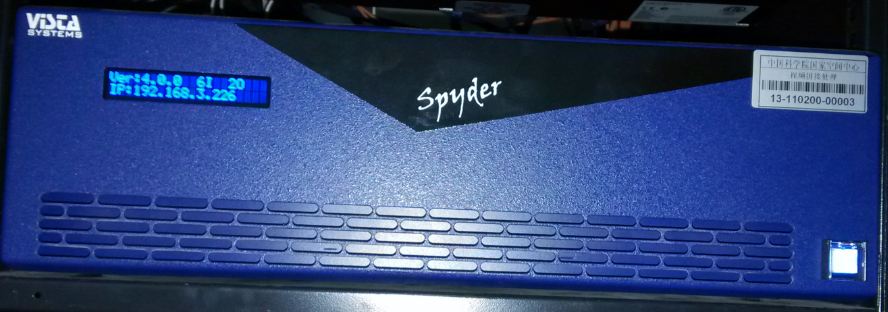

品牌：科视
型号：vista spyder 362
类型：视频拼接处理
用途：可支持具有不同输入和输出组合的8个模块，支持大屏幕不低于6个窗口的同时显示。
3. 设备功能简述
空间科学论证系统用于支持空间科学任务在概念设计和立项论证阶段的论证工作。本系统提供协同设计工作环境和软硬件交互手段；支持航天任务轨道设计、轨道特性分析；支持有效载荷几何建模、有效载荷辅助分析；支持地面站选择、数传链路分析；支持卫星结构设计、有效载荷布局；支持外热流分析、初步热设计。
4. 设备的技术特点
4.1大屏幕显示
l 支持大屏幕显示实现分辨率不低于3200×1200的多媒体全屏立体播放功能，具备DVI主动立体输入能力，能自适应来自计算机接收和不低于60Hz换帧频率的主动立体图像；
l 支持对大屏幕进行任意分辨率多窗口切割和设置的功能，实现不低于6个窗口的同时显示，窗口可以相互重叠并在通道间任意拖动，可预设、保存常用的多窗口显示模式，并方便地进行调用；
l 支持在大屏幕上同时显示立体信号窗口和非立体信号窗口；
l 系统能自适应来自计算机的不低于60Hz换帧频率（1920×1200分辨率）高带宽主动立体信号输入。
4.2交互式空间科学任务设计
l 通过计算机控制权切换和屏幕复制显示，实现任意台位针对同一设计软件界面共同进行设计修改和同步交互；通过计算机控制权切换和屏幕复制显示时，实现传输图像信号质量无损；
l 计算机控制权切换响应小于0.5秒（从按下按键到完成计算机控制权切换和屏幕显示的时间）；
l 任一台位播放幻灯片或文档时，其它所有台位可通过桌面触摸屏同步显示播放画面，并通过桌面触摸屏实现对播放画面或文档的笔迹标注和修改；
l 任意台位可使用桌面触摸屏作为书写板进行设计方案或思路讲解，书写板画面可在其它任意台位桌面触摸屏上同步显示；
l 能够通过实物展台展示纸质资料和实物，并在指定显示设备（大屏幕投影系统、液晶显示屏、桌面触摸屏）同步显示。
4.3会议讨论
l 具有主席发言、指定席位发言、自由发言讨论等多种会议讨论模式；支持4人同时发言，指定显示设备（大屏幕投影系统、液晶显示屏、桌面触摸屏）能够以自动划分子窗口形式同时显示多人发言的画面；
l 任意台位发言时，其台位摄像头自动开始摄像、记录并保存为音视频文件，同时将画面切换至指定显示设备（大屏幕投影系统、液晶显示屏、桌面触摸屏）显示。
4.4 集中控制和系统维护
l 提供集中控制操作界面，对空间科学任务论证支持系统硬件平台的各类设备进行方便的开关机、状态设置、切换等控制；能够通过集中维护方式对系统内各工作台位计算机和服务器的操作系统和软件工作环境进行维护，实现对31台计算机软件环境的及时调配和备份，支持WindowsXP、Windows7操作系统；
l 通过集中控制切换实现任意台位计算机（最多同时6台）、自带笔记本信号（最多同时3台）、摄像头视频信号（最多同时4路）在指定显示设备上显示输出。桌面嵌入式集控触摸屏应与电源插座、USB接口、视频接口、网络等一体化装配。
5. 设备的技术参数
5.1 LED大屏幕
1） 箱体
l 像素结构：表贴三合一LED；
l 像素间距：不高于2.5mm；
l 像素组成：1R1G1B；
l 像素密度：不低于160000点/m2；
l 箱体材料：压铸铝一次成型，利于屏体散热及箱体平整度；
l 箱体平整度：不高于0.2mm；
l 箱体无风扇，靠自然对流散热，极静音；
l 箱体采用框架安装，简单快速。
2） 整屏
l 显示尺寸：考虑现场实际情况及观看效果，不小于8m（宽）×3m（高）=24 m2；
l 分辨率：不低于3200点（宽）×1200点（高）；
l LED显示屏与LED显示屏控制器是同一厂家的产品；
l 峰值功耗：不高于24kW；
l 平均功耗：不高于8kW；
l 重量：不高于1吨（安装结构除外）；
l 整体机械结构，连接并支撑LED屏幕；
l 机械支撑结构需经专业设计，确保机械结构长期使用不变形。
3） 多窗口设备
l 多窗口处理设备可接收高带宽图像信号（不低于1920×1200@96Hz）不少于6个，最高可接收330MHz带宽的数字信号；
l 大屏幕支持多路信号源、多窗口的图像同时显示。多窗口处理设备可通过Windows操作界面可对多窗口的位置、大小进行任意控制；
l 多窗口处理设备的软件支持多路信号源窗口显示布局的设置；
l 全屏信息管理软件：远程桌面共享系统（不低于5个授权），鼠标键盘多源交互系统；
l 能够将多路输入信号进行重新组合，再现于组合屏上，信号源的显示切换过程无停顿、无滞后感、无黑屏现象；
l 可同时显示多路视频窗口，每个窗口均能够以实时、真彩的模式显示支持多用户操作资源共享，用户可对大屏幕进行实时控制操作。
5.2 KVM矩阵
l 光纤、非阻塞矩阵切换器；
l 可配置为80×80单向矩阵切换，也可配置为40×40双向矩阵切换；
l 每路支持6.22Gbps；
l KVM矩阵及其外围设备必须支持USB2.0传输支持USB2.0传输；KVM矩阵及其外围设备之间安装距离支持1000米；
l KVM矩阵一体化主机，操作便捷；
l KVM矩阵具有安全等级设定功能，能针对用户进行授权控制；
l 支持单模、多模光纤；
l 支持热交换、冗余、共享电源模块；
l 配备5口热插拔输入输出板；
l 支持热插拔光纤端口；
l 支持未知协议；
l 支持网络与串口控制；
l 支持SNMP协议；
l 支持图形用户界面软件；
l 支持Multicasting和Macros。
5.3 视频拼接器
l 最多可支持具有不同输入和输出组合的8个模块；
l 可接收合成视频和S-Video（NTSC、PAL、SECAM）SDI/ HD-SDI格式，计算机分辨率高达2048 x 1200。
l 模拟HD格式非常全面，包括720p、1080I、1080p、HD-SDI视频、2048-1080p数字电影视频和等离子显示屏分辨率。
l 每个输入信道都是通用的，可用于全面的处理：原始高分辨率输入，可获得最佳像素背景 ；用于带边界和阴影的缩放背景或PIP窗口的缩放；输入原始或缩放亮度键控器、色彩键控器、PIP和混合器（需要二路输入信道）
6. 设备的技术优势
空间科学论证系统采用协同设计理念，为用户和设计师提供一个高效协作的平台，其设计理念为空间科学论证引入了新的模式，对推动空间科学的发展有重要的意义。
空间科学论证系统论证岗位全面、论证流程规范、论证数据全过程管理，为推广、应用空间科学论证规范奠定了坚实的基础。
空间科学论证系统提供的软件工具覆盖了空间科学任务设计、分析、仿真、评估等各个方面，功能强大，覆盖面广。
7. 设备的应用行业
航天任务轨道设计、轨道特性分析；有效载荷几何建模、有效载荷辅助分析；地面站选择、数传链路分析；卫星结构设计、有效载荷布局；外热流分析、初步热设计；无纸化评审；科普宣传等。
