矢量网络分析仪

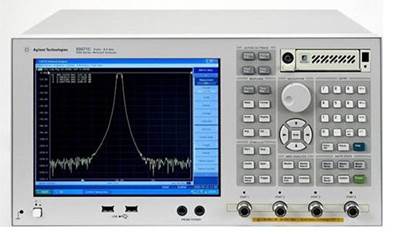

1. 设备全景图片

2.设备概况

品牌：安捷伦

型号：E5071C

类型：矢量网络分析仪

用途：矢量信号分析，S参数测试

通道数：160个测量通道，16个测量迹线

3. 设备功能简述

E5071C网络分析仪具有广泛的频率范围和众多功能，在同类产品中具有最高的射频性能和最快的测试速度。它是制造工程师和研发工程师测量9 kHz至8.5 GHz射频元器件和电路的最佳工具。

4.设备的技术特点

具有130dB宽动态范围、8ms快速测量速度和0.005dB/°C的出色温度稳定度，可改善测量精度。直观的用户界面和PC连通性，可实现测试自动化或订制GUI。

5. 设备的技术参数

宽动态范围：在测试端口上的动态范围> 123 dB（典型值）
极快的测量速度：39 ms（进行完全双端口校准，扫描1601点时）
低迹线噪声：0.004 dB rms（70 kHz IFBW时）
集成的2和4端口，带有平衡测量能力
提供频率选件：从9 kHz/100 kHz（带有偏置T型接头）到4.5 GHz/8.5 GHz
内置Visual Basic for Applications（VBA）

6.设备的技术优势

E5071C集测试速度、测量精度、先进的功能与一身，具有强大的网络分析功能。可提供广泛的测量功能、数据分析功能，同时具备有效的设计特性后期的数据处理能力。具有实时夹具仿真功能，可以详细表征器件工作在实际应用电路的环境中所具有的特性。具有业内最新的校准技术，多达4端口SOLT、TRL或未知直通校准，电子校准件可配置成各种连接器的形式，甚至可以与任意适配器组合使用成为特殊专用的电子校准件。简单易用的内置式VBA编程环境，用于快速的数据后处理。

7. 设备的应用行业

E5071C具有广泛的测量功能，可满足多种网络分析需求，能够为多个行业如无线通信、汽车、半导体和医疗的制造和研发应用提供高效率和灵活的测量手段。
