函数波形发生器

1.   设备概况

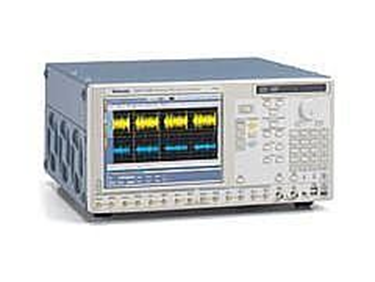

仪器名称：函数波形发生器

品牌：TEKTRONIX

型号：AWG7062B

资产号：13-111200-00806

仪器价值：571208.42元

2.   设备功能简述

主要技术指标:宽带RF/MW 调制带宽度，在高达9.6GHz 频率范围内产生复杂的宽带信号，产生高达5.3GHz(-3dB)的调制带宽；提供了高达10 位的垂直分辨率，产生1GHz 带宽信号的SFDR 为54dBc

主要附件:无

主要功能:任意波形发生器具备高达16GS/s的采样率和10位垂直通道分辨率；集成PC，支持网络连接，提供内置DVD、可拆卸硬盘、LAN、eSATA 和USB 端口，回放示波器和实时频谱分析仪捕获的信号，包括增强效应。还可加入增强效应，如增加预失真效应，从第三方工具中导入波形矢量，如MathCAD、MATLAB、Excel 及其他程序

服务领域:任意波形发生器可生成非常复杂的信号，并具备可控制抖动、噪声和其他信号衰减的功能，是用于调试串行数据设计、宽频RF设计和其它复杂设计的接收器压力测试的理想解决方案。

3.   设备的技术参数

9.6 GHz 有效RF 频率输出
1 个或2 个任意波形输出
准确定时，总抖动仅20 psp-p(在10-12 BER 时，典型值)35 ps TR/TF (20% - 80%)
±100 ps范围 (1 ps分辨率)的通道间偏移控制
2 个或4 个可变电平标记输出
准确定时，总抖动仅30 psp-p(在10-12 BER 时，典型值)45 ps Tr/Tf (20% to 80%)
高达300 ps范围 (1 ps分辨率)的延迟控制
提供了高达10位的垂直分辨率：10位(无标记输出)或8 位(带有两个标记输出)
高达64 M (64,800,000)点的记录长度，提供了更长的数据流
低至100 fs 分辨率的边沿定时位移控制
16,000 步序列功能，创建无穷大波形循环、跳转和条件分支
实时序列功能，创建无穷大波形循环、跳转和条件分支
直观的用户界面，缩短测试时间
集成PC，支持网络连接，提供内置DVD、可拆卸硬盘、LAN 和USB 端口

4.   设备的应用

高速串行通信和国防电子宽带RF
磁盘驱动器(磁性/ 光学)读/ 写： 高达6 Gbps的数据速率(2点/单元)或42 ps 的定时分辨率
混合信号设计和测试：2通道模拟输出外加4通道标记输出，高速、低抖动的数据、脉冲和时钟源，生成实际环境的、理想的或失真的信号，包括所有毛刺、异常事件和损伤。回放示波器捕获的信号，包括增强效应，如增加预失真效应。从第三方工具中导入波形矢量， 如MathCAD、matlab、Excel 及其它程序
