中频雷达

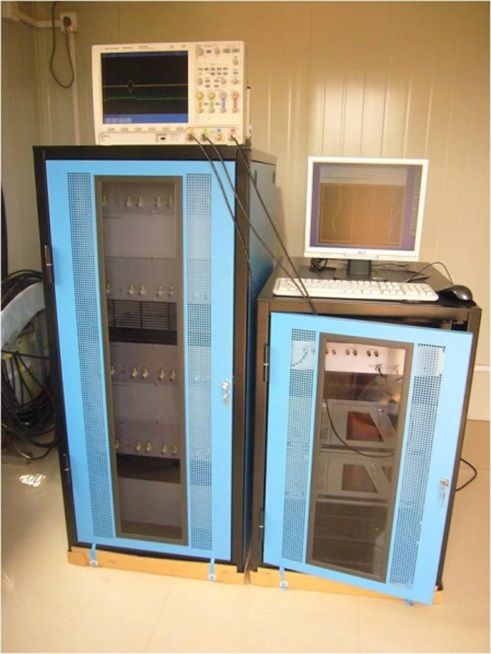

1. 设备全景图片

2.设备概况

型号：64kW空分天线四通道中频雷达系统

用途：区域60～100km大气水平风场和电子数密度测量

3. 设备功能简述

    中频雷达主要是利用中频（Medium Frequency，MF）电波的部分反射信号进行中间层和低热层的风场测量以及低电离层的不规则结构测量。中科院空间中心的64kW空分天线四通道中频雷达系统（64kW MF Spaced Antenna Radar, 4-Channel  Configuration），采用空分天线、全固态发射机和数字无线电收发机设计，并利用全相关分析（FCA）技术和差分吸收分析（DAE）技术获取60～100km大气水平风场（风向、风速）和电子数密度分布。该雷达具有智能化数据处理终端和灵活的参数设置功能，具有无人职守自动观测功能，断电恢复时可自动开机观测，可全天候24小时连续工作，形成对某区域60～100km高度水平风场和电子密度全天候连续探测能力。

4. 设备的技术特点

4.1空分天线探测体制：该中频雷达采用空分天线的探测体制，四组天线收发共用，降低了系统的复杂度和研制维护成本，同时提高了系统的可靠性。

4.2全固态发射和空间功率合成技术：利用全固态发射机和空间功率合成技术，实现中频雷达64kW的高功率信号发射。

4.3全相关（FCA）风场反演技术：利用成熟的全相关（FCA）风场反演技术配合空分天线探测体制，提高中频雷达风场探测的稳定性和可靠性。

5. 设备的技术参数

5.1 雷达主机尺寸及重量：发射机柜为19U标准机柜，最大重量：100kg；控制采集机柜为10U标准机柜，最大重量：70kg。

5.2 雷达天线尺寸及重量：天线阵占地约66亩，四组天线构成边长为185m的三角形，天线加天线杆等配件，最大重量：5000kg。

5.3 主要技术指标

工作频率：1.99MHz

发射功率：64kW

探测参量：水平风场，电子密度

探测高度范围：60－100km（白天），80－100km（夜间）

高度分辨率：2km

时间分辨率：2min

观测时间：全天候24小时连续观测

5.4其它参数/配置：

无人值守系统和远程控制：停电可自动关机并保存数据，电力恢复自动上电观测；可远程控制雷达开关机、观测数据传输。

GPS：用于守时；

6. 设备的技术优势

采用空分天线探测体制、全固态发射和空间功率合成技术，以及全相关风场反演算法，设备稳定性和可靠性高，可全天候24小时连续开展探测；运行维护成本低，可无人值守和远程控制。
