DC/DC电源模块测试系统

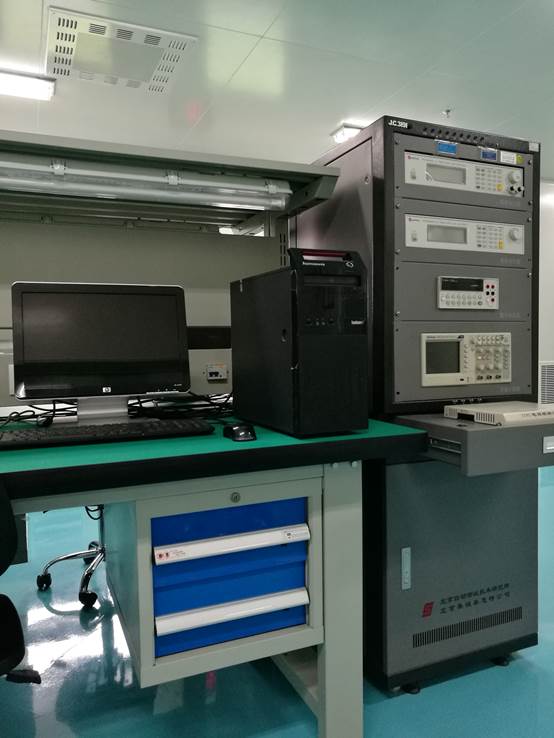

1. 设备全景图片

2.设备概况

品牌：泰思特

型号：JC-3191

用途：可快速、准确、全面地对DC/DC电源模块器件进行全参数测量和分析测试。

3. 设备功能简述

系统软件：

    系统软件是在Windows98环境下，利用Microsoft Visual C++6.0和Microsoft Visual Basic 6.0作为系统作为系统开发工具开发的集成测试管理系统。测试系统软件将电源模块测试过程中的测试处理、测试数据显示、数据统计、测试程序管理、测试程序编辑、调试和测试设备维护等功能集成在一起。

系统硬件：

JC-3191电源模块测试系统由精密测量单元（PMU）、电压电流源（VIS）、偏置电压源（VS）、继电器矩阵、程控正高压源、系统总线控制板（BUS）、计算机接口卡（IFC）等几部分组成。

JC-3191测试系统内部提供16个插槽，每个插槽有特定的使用功能。

PMU工作方式：

加压测流（FVMI）方式-在FVMI方式中，施加电压值通过数模转换器提供给输出驱动器；施加电流由采样电阻采样，通过差分放大器转换成电压值，再由模数转换器读回电流值。箝位值可根据负载设值，箝位电路在这里起到限流保护作用，当负载电流超过箝位值时，PMU输出变为恒流源，输出电流为箝位电流。测试系统根据箝位值自动选择测流量程。

加流测压（FIMV）方式-在FVMI方式中，施加电流通过数模转换器提供给输出驱动器；电压由模数转换器读回。箝位值可根据负载设值，箝位电路在这里起到限压保护作用，当负载电压超过箝位值时，PMU输出变为恒压源，输出电压为箝位电压。测试系统根据箝位值自动选择测压量程。

直接测量（DMV）方式-在DMV方式中，PMU可以直接测量输出信号的直流电压。此时PMU不驱动电压或电流，箝位值只作为选择测量量程的参考。通过多路转换器，PMU还为系统的其它电路板提供测量功能，如VIS测量电流，音频电压表测量电压，电压电流源测量电流或电压，以及在系统自检时，检测VIS的电压。

VIS工作方式：

加压测流（FVMI）方式-在FVMI方式中，施加电压值通过数模转换器提供给输出驱动器；施加电流由采样电阻采样，通过差分放大器转换成电压值，再由模数转换器读回电流值。箝位值可根据负载设值，箝位电路在这里起到限流保护作用，当负载电流超过箝位值时，VIS输出变为恒流源，输出电流为箝位电流。测试系统根据箝位值自动选择测流量程。

加流测压（FIMV）方式-在FIMV方式中，施加电流值通过数模转换器提供给输出驱动器；电压由模数转换器读回。箝位值可根据负载设值，箝位电路在这里起到限压保护作用，当负载电压超过箝位值时，VIS输出变为横压源，输出电压为箝位电压。测试系统根据箝位值自动选择测压量程。

4.设备的技术特点

JC-3191测试系统根据电源器件的测试特点提供加压测流、加流测压、测压、测流等通用测量模式；运行于Win98下的填表式菜单等编程环境简单易学。完善的系统自检和校准工具，可通过GPIB接口或232接口外接高精度数字电压表等通用测量仪器表对系统自动进行精度校准。

5. 设备的技术参数

（1）测试程序开发语言采用Windows98环境下的Microsoft Visual C++ 6.0和Visual Basic 6.0；

（2）3路电压电流源，4路偏置电压源；

（3）精密测量单元，48位继电器驱动；

（4）程控正高压源（75V）；

（5）定时器的定时范围；50uS~32S。

（6）测试项目包括：输入电压、电压调整率、电流调整率、交叉调整率、效率、输出纹波电压、输出电流。

6. 设备的技术优势

测试系统采用系统集成的方式提供电源供应器的测试解决方案，系统硬件选用高精度电源、电子负载及专业仪表。系统软件为WINDOWS环境下填表式菜单编程环境，操作控制简单易学

7. 设备的应用行业

应用于器件生产厂、各类电子整机厂的质量监测部门进行生产测试、入厂检验、设计验证、质量评估和可靠性分析测试。
