电源模块高温老化系统

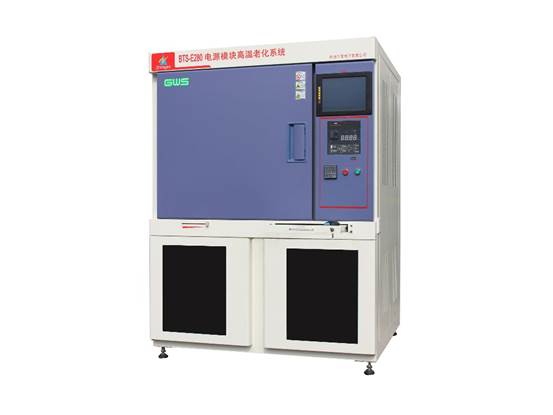

1.设备全景图片

2.设备概况

品牌：杭州中安

型号：BTS-E280

类型：电源模块高温老化系统

用途：主要目的是为了筛选或剔除有隐患的器件或那些有制造缺陷的器件。未经老炼，这些器件在正常使用条件下会早期失效。特别是器件本身具有固有的缺陷或者在制造工艺控制不当造成的缺陷，这些缺陷会造成与时间和应力有关的失效。因此，筛选时用最大额定工作条件或在最大额定工作条件之上对器件施加应力，或施加能以相等的或更高的灵敏度揭示出随时间和应力变化的失效模式的等效筛选试验。

3.设备功能简述

系统由工控机、高温试验箱、试验电源、驱动板、电子负载和老化板组成。

工控机：系统采用高可靠的标准工业用计算机程控模式。

高温试验箱：系统采用广州ESPEC生产的高温试验箱，支持整机系统对试验箱温度进行程控设定和回检。系统实时监测试验状态：试验电压、电流、温度及试验时间，并记录全过程试验曲线。

试验电源：标配8台。电源输出均计算机在线检测，记录描述全过程试验电压曲线，便于试验监控。

驱动板：配置16块驱动检测板。

电子负载：每个通道16路双向独立恒流电子负载，整机共256路.

老化板：基板；标配Tg=170℃；

老化座；用零插拔力专用插座确保器件引脚无损伤，耐高温、抗氧化、买疲劳。

系统符合MIL-STD-883D、MIL-M-28787、GJB548等试验标准要求。系统能满足各种单路、多路输出的 DC/DC、AC/DC电源模块做高温恒流/恒功率老炼筛选及寿命试验。

4.设备的技术特点

系统符合MIL-STD-883D、MIL-M-28787、GJB548等试验标准要求。
系统能满足各种单路、多路输出的DC/DC、AC/DC电源模块做高温恒流/恒功率老炼筛选及寿命试验。
数据库加载导入，自动完成试验过程，方便操作使用；
采用ESPEC或广州五所高温试验箱，也可按要求配置；
被试器件DUT极性自适应，无需人工跳接；
被试器件DUT老化电源采用分区统一供给，程控方式；
被试器件DUT每个输出端负载由程控电子负载提供；
被试器件DUT输出可通过计算机检测、记录输入输出电压、输出电流；
每个试验通道均配置试验电源、可编程电子负载、驱动检测板和老化板，适应多种器件试验；
试验参数实时监测、记录和控制，确保系统稳定可靠运行；
老化板BIB按需要配置，满足不同器件的要求；
计算机及系统软件，操作简单实用；
数据库管理，支持如Excel等多种文档格式输出和转换；
支持网络及远程操作，将公司多台产品组网集中控制、管理；

5.设备的技术参数

试验温度范围：室温～150℃；

试验箱温度控制精度：≤±1℃；

试验箱温度均匀度：125±3℃；

温度波动度：±0.5℃；

电源配置：8台，规格0～40V/30A，

电子负载：负载类型：双向计算机控制；

          负载电流范围：±0.100A～±5.000A

检测精度: 1.0%±5 mA；

    最大负载功率：单路50W

整机功率：6KW。

6.设备的技术优势

系统符合MIL-STD-883D、MIL-M-28787、GJB548等试验标准要求。系统能满足各种单路、多路输出的 DC/DC、AC/DC电源模块做高温恒流/恒功率老炼筛选及寿命试验。

整机配置十六套独立单片机控制检测板。

每块控制检测板独立管理本老炼通道，在线实时检测所有工位的工作电流、电压；

检测每个工位的输出电压；

检测每个工位的试验电流；

试验前，PN结极性检测，自动识别器件是否正确装入老炼板；

老炼回路具有瞬间高压吸收保护电路，防止被老炼器件击穿影响系统工作；

自动/手动定位或巡回检测每个老炼通道的试验参数，记录、保存数据并形成数据库；

系统自检功能；

系统掉电保护功能；

老炼暂定和继续的控制功能；

计算机及系统软件，操作简单实用；数据库管理支持如Excel等多种文档格式输出和转换。

计算机全程监测试验电压、电流及试验温度，记录描述全过程试验曲线，便于试验监控和科学管理。

7.设备的应用行业

系统符合MIL-STD-883D、MIL-M-28787、GJB548等试验标准要求。系统能满足各种单路、多路输出的 DC/DC、AC/DC电源模块做高温恒流/恒功率老炼筛选及寿命试验。
