功率器件测试系统

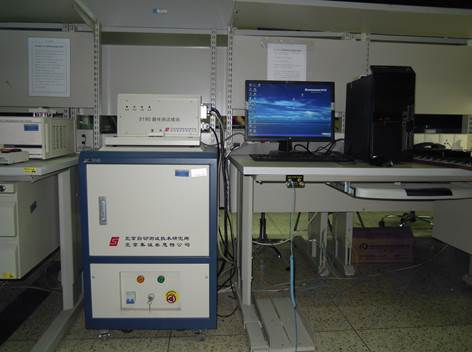

1. 设备全景图片
2.设备概况
生产厂家：北京集诚泰思特测试技术有限公司
型号：JC3190M
类型：功率器件测试系统
用途：用于对测试二极管、晶体管、场效应管、可控硅和光电耦合器测试。
3. 设备功能简述
JC-3190M功率器件测试系统可快速、准确、全面的对二极管、三极管、可控硅、达林顿管、场效应管等功能器件进行全参数测量和分析测试，并能对测试结果进行存储和打印，特别适合器件进行质量评估和可靠性分析测试。测试系统根据功率器件的测试特点提供加压、加流、测流等通用测量模式，以及针对二极管、三极管测试的标准测量模式。
系统特征：
Ø PC机通过PCI总线接口卡控制和管理测试主机
Ø WindowsXP操作系统
Ø 测试程序开发语言采用WindowsXP环境下的Microsoft Visual C++6.0和Visual Basic6.0
Ø 系统总线控制器板
Ø 3路电压电流源
Ø 1路测压/测流源
Ø 1程控高压源
Ø 测试分选站
Ø 精密测量站
Ø 连接探针台、机械手的接口
4. 设备的技术特点
JC-3190M测试系统提供三路电压电流源（VIS），VIS可以施加电压或电流，电压的施加范围为±30V，电流的施加范围±50A，VIS板包括总线缓冲器，读写译码器，工作方式控制，继电器驱动电路，施加电压电流值寄存器及数模转换器，数模转换器，输出驱动器，反馈放大器等部分电路。
系统提供一路可程控高压源，加压范围0V~2000V，提供最大电流10mA,电压源有电流嵌位功能。电压源板包括总线缓冲器，读写译码器，工作方式控制，继电器驱动电路，施加电压电流值寄存器及数模转换器，输出电压放大电路，驱动电路。程控高压源在测试系统中用于测试绝缘参数。
测压测流板（MVMI），MVMI可以测量电压或电流，电压的测量范围为±30V，电流的测量范围为±50A，MVMI包括总线缓冲器，读写译码器，工作方式控制，继电器驱动电路，施加电压电流值寄存器及数模转换器，输出驱动器，反馈放大器等部分电路。
5. 设备的技术参数
1.电压电流源主要技术指标：
a)加流
量程 | 精度 | 分辨率 |
±50A | ±(0.5％设定值+200mA) | 3050uA |
±10A | ±(0.5％设定值+50mA) | 305uA |
±1A | ±(0.5％设定值+10mA) | 30.5uA |
±100mA | ±(0.2％设定值+200uA) | 3.05uA |
±10mA | ±(0.2％设定值+20uA) | 305nA |
±1mA | ±(0.2％设定值+2uA) | 30.5nA |
±100uA | ±(0.2％设定值+200nA) | 3.05nA |
±10uA | ±(0.5％设定值+50nA) | 305pA |
±1uA | ±(0.5％设定值+15nA) | 30.5pA |
b)加压
量程 | 精度 | 分辨率 |
±1V | ±(0.2％设定值+5mV) | 30uV |
±10V | ±(0.2％设定值+8mV) | 305uV |
±30V | ±(0.2％设定值+18mV) | 3.05mV |
2.程控高压源主要技术指标：
a)加压
量程 | 精度 | 分辨率 |
±10V | ±(0.5％设定值+10mV) | 305uV |
±100V/10mA | ±(0.5％设定值+100mV) | 3.05MV |
±1500V/10mA | ±(0.5％设定值+300mV) | 45.7mV |
±2000V/10mA | ±(0.5％设定值+300mV) | 61mV |
b)测压
量程 | 精度 | 分辨率 |
±10V | ±(0.5％设定值+10mV) | 305uV |
±100V | ±(0.5％设定值+20mV) | 3.05MV |
±1500V | ±(0.5％设定值+200mV) | 45.7mV |
±2000V | ±(0.5％设定值+200mV) | 61mV |
3.测压测流版主要技术指标：
a)测压
量程 | 精度 | 分辨率 |
±1V | ±(0.2％设定值+5mV) | 30uV |
±10V | ±(0.2％设定值+8mV) | 305uV |
±30V | ±(0.2％设定值+18mV) | 3.05mV |
b)测流
量程 | 精度 | 分辨率 |
±50A | ±(0.5％设定值+200mA) | 3050uA |
±10A | ±(0.5％设定值+50mA) | 305uA |
±1A | ±(0.5％设定值+10mA) | 30.5uA |
±100mA | ±(0.5％设定值+200uA) | 3.05uA |
±10mA | ±(0.25％设定值+20uA) | 305nA |
±1mA | ±(0.25％设定值+2uA) | 30.5nA |
±100uA | ±(0.25％设定值+200nA) | 3.05nA |
±10uA | ±(0.25％设定值+50nA) | 305pA |
±1uA | ±(0.5％设定值+15nA) | 30.5pA |
6. 设备的技术优势
JC-3190功率器件测试系统可快速、准确、全面地对二极管、三极管、可控硅、达林顿管、场效应管等功率器件进行全参数测量和分析测试，并能对测试结果进行存储和打印。
7. 设备的应用行业
特别适合器件生产厂、各类电子整机厂的质量监测部门进行生产测试（包括中测和成品测试）、入厂检验、设计验证、质量评估和可靠性分析测试。
