集成电路测试系统JC3165

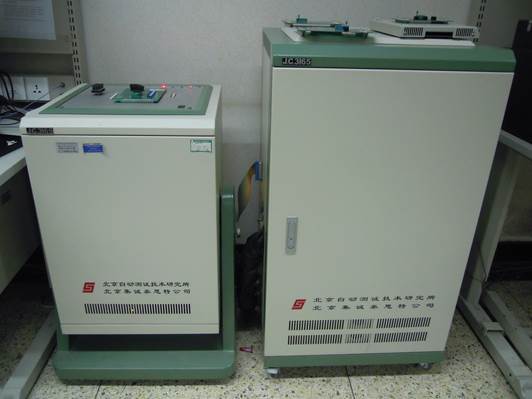

1.       设备全景图片

2.设备概况

品牌：泰斯特

型号：JC3195

用途： 能对各种封装形式的大、中、小规模数字/模拟集成电路，包括A/D、D/A特殊种类运算放大器、电压基准、数字逻辑电路等器件做动态和静态电参数测试。

3. 设备功能简述

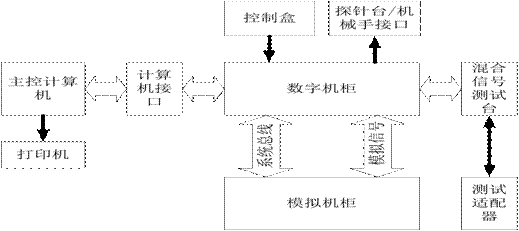

图1 系统框图

         JC-3165数模混合集成电路测试系统主要由主控计算机，数字机柜和模拟机柜三部分构成，系统框图见图1。

     主控计算机通过计算机接口连接数字机柜里的总线控制器，总线控制器通过系统总线对数字机柜和模拟机柜进行控制和数据传输。测试头位于数字机柜上，当进行模拟测试的时候，来自测试头的模拟信号通过数字机柜里的模拟信号转接板与模拟机柜进行数据交换。另外，系统总线控制器还提供了控制盒、IEEE-488接口以及探针台/机械手的接口。

4. 设备的技术特点

(1)  可测试模拟电路、数字电路、数模混合电路，测试功能强大。

(2)  配有大功率电源可以满足大功率器件测试需求。

(3)  配有高精密的PMU测量单元满足参数的精密测量。

(4)  拥有128个数字通道，最多可测试128管脚的电路测试。

(5)  软件与硬件的完美结合，通过软硬件开发可以满足所有器件的测试需求。

5. 设备的技术参数

功能测试速率：两路复用20MHz，单路10MHz

数字通道数：最大至128个I/O管脚

数字系统定时精度：±1ns

图形容量：512K×4位/每管脚

六路电压源：电压最高到49.5V；电流最大到1.5A

波形产生器：输出频率 0～200KHz

波形分析器：输入频率 0～40KHz

高精度电压源：±9.98V  ±(0.01%设定值+1mV)

高精度电压表：±9.98V  ±(0.02%读出值+0.08%量程)

6. 设备的技术优势

该设备能力超强，设备自带丰富的程序库能够满足各种封装集成电路的测试工作，极大的节省了软件程序的硬件的电路测试开发时间，操作方便快捷，系统精度高设计复杂但是操作简单，能够迅速掌握测试流程。

7. 设备的应用行业

该设备广泛应用于国内航天、航空、电子、电力、邮电通讯、军工等领域的科研生产第一线测试。集成电路种类：74/54系列、4000系列、ECL系列 、A/D、D/A、运算放大器、比较器、模拟开关、采保电路、稳压器、脉宽调制器、DC/DC、AC/DC、光耦、消费类电路和通信类电路等
