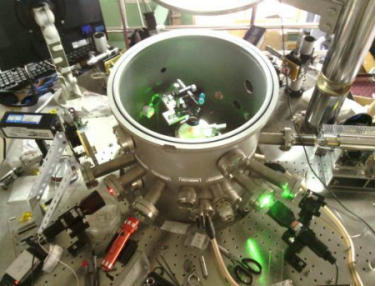

1、设备全景图片
2、设备概况
用途:用于测量高温液态材料(包括金属材料、合金材料、陶瓷材料等)的热物性:密度、热膨胀系数、比热、粘度、表面张力等。
3、设备功能简述
通过静电悬浮无容器方法,使带电荷的材料样品稳定地悬浮在电极之间,使用激光加热材料,使材料高温融化、深过冷触发凝固,来研究材料处于过冷状态下的热物性及凝固方法。由于没有外界容器引入杂质所造成的非均质形核,材料在静电悬浮条件下可以获得较大的过冷度,由此得到的新材料较原来往往会有极大的差异,对于基础材料的研究和未来微重力凝固实验发展提供技术支持。
4、设备的技术特点

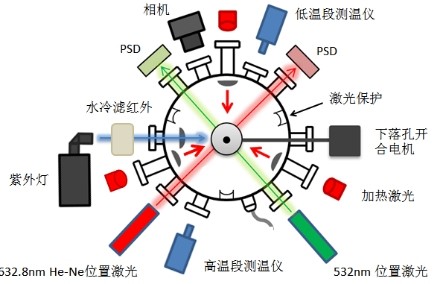

该系统采由4部分组成:真空系统、样品位置控制系统、样品温度控制系统、超高速摄像系统。主要技术特点如下:
l 样品无容器悬浮,过冷程度更深。
l 能提供高真空环境,真空度最高达10-5Pa。
l 能对直径1.5至3mm之间的多种尺寸样品进行实验。
l 可重复多次试验,利于实验验证及分析。
l 具有完善的自动化测控设备,控制精度高。
l 超高速摄像系统,用于拍摄样品凝固时的枝晶生长。
5、设备的技术参数
l 极限真空:
真空室:1×10-5Pa
l 位置控制:
控制频率:1000Hz
控制精度:±0.1mm
l 温度控制:
控制频率:1000Hz
控制精度:±10K
温度测量范围:500-3000K
l 超高速摄像:
图像采集频率:100-200000帧可调
6、设备的技术优势
可适用于多种类型的材料;位置、温度控制精度高;自动化测控设备完善;数据记录完整。
7、设备的应用行业
材料热物性测量(包括密度、热膨胀系数、比热、粘度、表面张力)。
