KM1200-1500型热真空试验设备

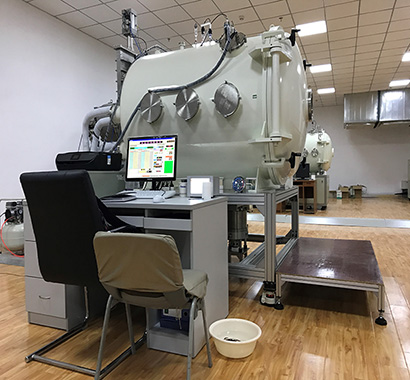

1. 设备全景图

2.设备概况

品牌：中科清达

型号：KM1200-1500

类型：低气压及热真空环境模拟试验设备

用途：主要完成空间科学先导专项及后续各型号载荷分系统和单机的低气压及热真空试验，对暴露航天器单机和各系统在空间环境下存在的问题，通过真空试验提高产品质量和可靠性。

制冷方式：机械制冷

控温方式：PID控制

3. 设备功能简述

    该设备是无油高真空设备，是模拟太空高低温环境对航天器的部件进行测试的专用设备。验证星上产品在规定的试验压力和循环的热应力环境下工作能力，检验各系统在轨各种工作模式下的工作性能指标是否满足设计要求，可完成100Kg以下产品的低气压及热真空试验，对暴露航天器单机和各系统在空间环境下存在的问题，通过真空试验提高产品质量和可靠性。可测试的项目有低气压试验（真空放电）、热真空试验。

4. 设备的技术特点

快速获得无污染的高真空，高低温度获得先进性，控制系统操作简单化，设备能按用户要求自动控制温度循环试验，设备在控压方面取得很好地效果。，温度控制的稳定性很好，其变化不超过±1℃/小时，罐内环境均匀度也很好，从工件上看其温度差别不超过±3℃。

5. 设备的技术参数

5.1 热沉有效尺寸：Φ1000mm×1400mm（直段）；

5.2温度范围：-70℃~+130℃

5.3温度变化速率：≥1℃/ min；

5.4长期工作真空度：≤5.0×10^-5Pa

5.5其它参数/配置：

断水监测报警、断气监测报警、设备漏电防护，自锁保护功能；

6. 设备的技术优势

通过PID闭环控制技术与控温参数自整定方法，解决了国内大功率试验件控温精度低及降温速率慢的问题，建立了针对大功率试验件的热真空试验闭环控温技术。

7. 设备的应用行业

EMS(Electronics Manufacturing Service, 电子制造加工服务)；汽车电子；航空；移动设备；家电；电子与通信；LED及照明；半导体；医疗设备；太阳能；仪器仪表；手持设备制造等行业。
