空间载荷基础电参数校准系统

1.系统组成图片

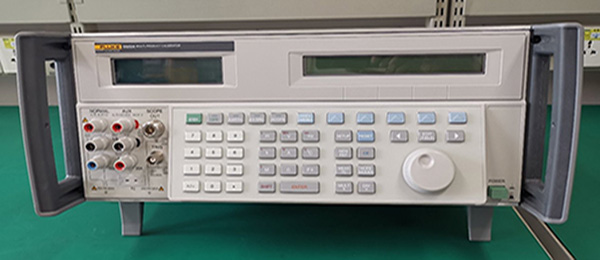

多功能校准器F5522A

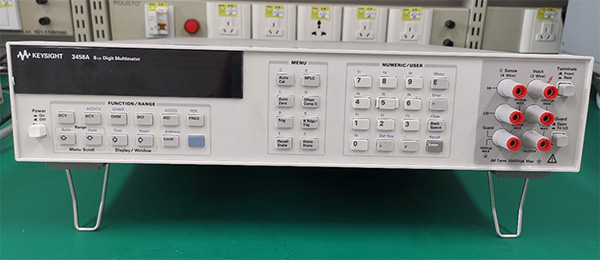

高精度电参数测试仪3458A

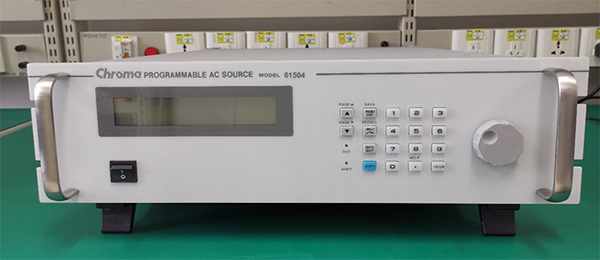

电效率分析仪61504

2.系统组成概况

⑴多功能校准器F5522A

品牌：Fluke

型号：F5522A

⑵高精度电参数测试仪3458A

品牌：Keysight

型号：3458A

⑶电效率分析仪61504

品牌：Chroma

型号：61504

类型：空间载荷基础电参数校准系统

用途：具有电效率分析功能、功率分析功能、温度分析校准系统功能；可以进行基础电参数校准。

3系统功能简述

系统由多功能校准器F5522A、高精度电参数测试仪3458A、电效率分析仪61504组成，分述如下：

多功能校准器： 5522A 型多产品校准器是校准多种电子测量仪器的精密仪器。使用 5522A 型多产品校准器，可以校准各种测量交直流电压、交直流电流、交直流功率、电阻、电容和温度的精密仪表。如果选用 Fluke 700 系列压力模块，可以显示压力测量值。如果选用 SC600示波器选件或SC300 示波器选件还可以校准模拟示波器或数字示波器。

高精度电参数测试仪：3458A是一台高精度、高吞吐量的8位半数字多用表。

电效率分析仪： 61504是一台高性能、可编程、可提供低失真的正弦波输出及电源准确性量程的交流电源供电器 。

系统符合JJF 1638-2017、JJF 1587-2016、JJG 250-90、JJF 1462-2014等计量标准要求。

4.系统的技术特点

空间载荷基础电参数校准系统可以进行如下范围的电参数检测： 

直流电压 0V--1020V 

交流电压 1mV--1020V （10Hz--500kHz） 

交流电流 29A--20.5A （10Hz--10kHz） 

直流电流 0--20.5A 

电阻值从短路～1100M 

电容值 220PF—110mF 

5.系统的计量指标

直流电压: ±(10mV～1000V), Urel=4.4E-6～6E-5(k=2);

直流电流: ±(10μA~20A), Urel=4.6E-5～7.4E-4(k=2);

直流电阻: 1Ω~1GΩ,Urel=7.6E-6～4E-4(k=2);

交流电压: 10mV～1000V, 10Hz~1MHz, Urel=5.5E-5～5.3E-3(k=2);

交流电流: 10mA~20A, 10Hz~30kHz, Urel=1.5E-4～8.3E-3(k=2);

直流功率：1mW～20KW,精度最优指标：0.022%;

交流功率：1mW～20KW，精度最优指标：0.08%;

电阻：0 Ω 到 1100 MΩ

电容：220 pF 到 110 mF

波形：正弦波、方波、三角波、截顶正弦波

相位：0到±179.99°

示波器校准：50 kHz 至 600 MHz

6.设备的技术优势

空间载荷基础电参数校准系统具有如下技术优势：

 自动计算仪表误差。 

能够阻止无效数字输入的程控输入限制。

 同时输出电压和电流，其乘积达到 20.9kW。

 使用 Fluke 700 系列压力模块测量压力

 10MHz 参考输入/参考输出，可用于输入高精度的 10MHz 的参考时钟使 5522A 获得更高的频率

准确度；或者用来使一个或多个 5522A 与主 5522A 同步。

 同时输出双路电压。

 扩展带宽模式可输出多种波形，最低到 0.01 Hz，正弦波最高可达 2 MHz。

 可变相位信号输出。

 标准 IEEE-488（GPIB）接口，符合 ANSI/IEEE488.1-1987 和 IEEE-488.2-1987.

 EIA 标准 RS-232 串行数据用来打印、显示、和传送内部存储的校准常数，或远地控制 5522A。

 传送 RS-232 串行数据至被测仪器，实现远地通讯。

7.设备的应用行业

系统符合JJF 1638-2017、JJF 1587-2016、JJG 250-90、JJF 1462-2014等计量标准要求，适用于电效率分析功能、功率分析功能、温度分析校准系统功能及基础电参数校准。
