高速电信号波形参数校准系统

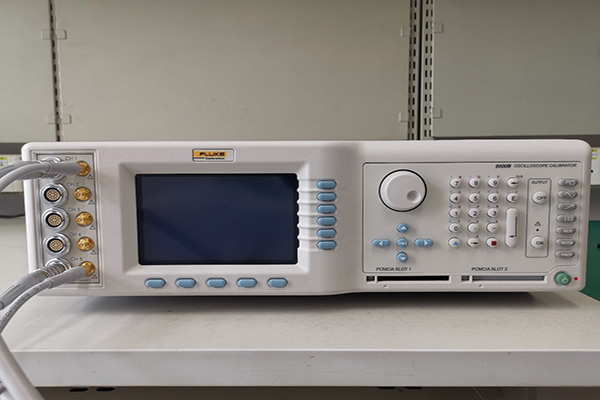

1.系统全景图片

2.系统概况

          品牌：Fluke

型号：9500B

类型：高速电信号波形参数校准系统

用途：高速电信号波形参数校准

3系统功能简述

高速电信号波形参数校准系统9500B能产生精密的正弦信号，方波信号，快沿信号，直流电压信号和时标信号，可以校准6.4GHz以下的模拟和数字示波器。

系统符合JJG 278-2002、JJF 1057-1998等计量标准要求。

4.系统的技术特点

高速电信号波形参数校准系统具有如下技术特点：

专用的高速有源信号头可将校准波形直接输入到示波器的输入端，不需要额外的连接线； 9500B能够驱动多达五个有源信号头，即使是多通道示波器，也能实现校准。 

5.系统的计量指标

电压:5mV~50V,，Urel=1.2%~0.8%(k=2);

时间:100ns~10s，Urel=4E-6(k=2);

上升时间:300ps~5ns, U=20ps~40ps(k=2);

频响:1MHz~6GHz，Urel=2.6%~6%(k=2);

3.2 GHz 信号探头，150 ps 和500 ps 脉冲上升时间

6.4 GHz 信号探头，70 ps 脉冲功能

6.设备的技术优势

高速电信号波形参数校准系统具有如下技术优势：

 ⑴无可比拟的准确度

9500B以五位数字精度输出直流或10Hz-100kHz的方波信号，幅值可达200V，准确度达0.025%；高稳定晶振可达0.25ppm.

⑵可靠的块沿

9500B发出的快沿脉冲由9510有源信号头或9530有源信号头输出。9510有源信号头输出500ps的快沿脉冲信号，而9530有源信号头可输出150ps的块沿脉冲。

⑶独有的有源信号头

独有的有源信号头技术将快言信号、方波信号和正弦波信号发生器放置在距离示波器输入端只有几毫米的地方，减小连线和端接对信号幅度和波形形状的影响。

7.设备的应用行业

系统符合JJG 278-2002、JJF 1057-1998等计量标准要求，适用于高速电信号波形参数校准。
