空间科学有效载荷供配电参数校准系统

1.系统组成图片

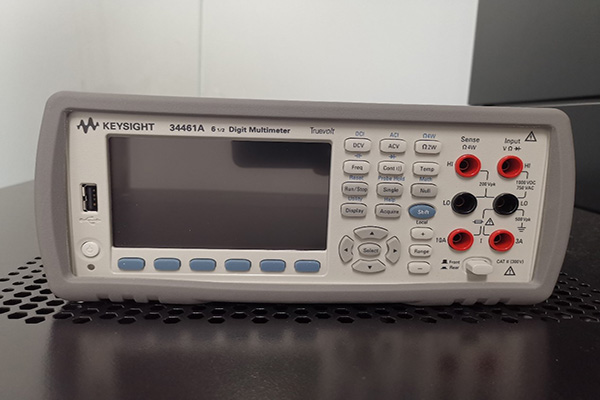

便携式电参数测试仪34461A

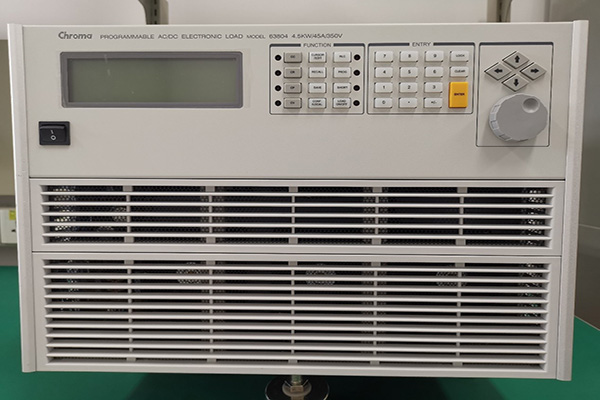

供配电调制仪63804

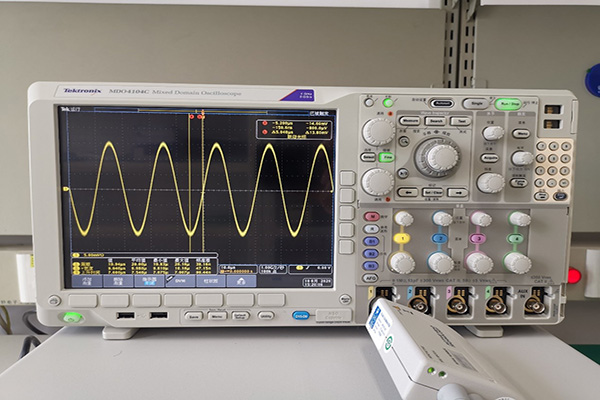

波形采集仪MDO4104C

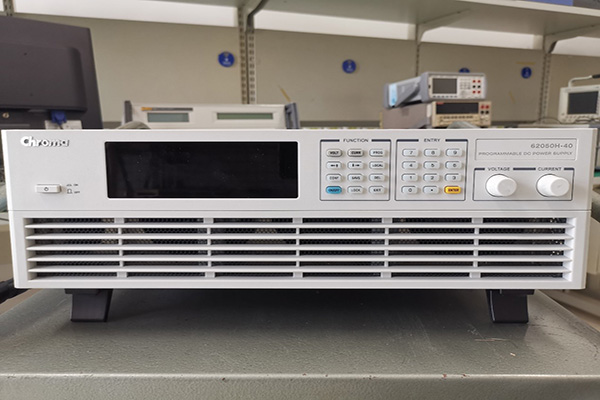

直流供电器62050H-40

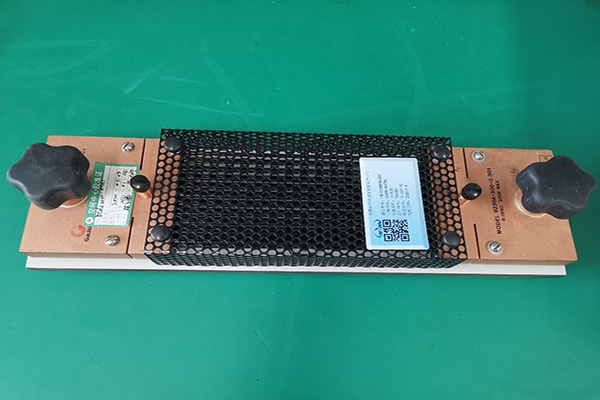

精密直流分流器9230-300

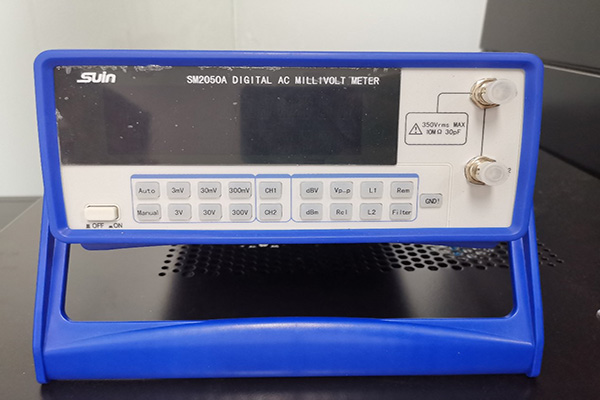

纹波测试仪SM2050A

2.系统组成概况

⑴便携式电参数测试仪34461A

品牌：Keysight

型号：34461A

⑵供配电调制仪63804

品牌：Chroma

型号：63804

⑶波形采集仪MDO4104C

品牌：Tektronix

型号：MDO4104C

⑷直流供电器62050H-40

品牌：Chroma

型号：62050H-40

⑸精密直流分流器9230-300

品牌：Guildline

型号：9230-300

⑹纹波测试仪SM2050A

品牌：石家庄数英仪器有限公司

型号：SM2050A

类型：空间科学有效载荷供配电参数校准系统

用途：可进行纹波、负载调整率、瞬变响应等测试及有效载荷供配电参数校准。

3系统功能简述

系统由便携式电参数测试仪34461A、供配电调制仪63804、波形采集仪MDO4104C、直流供电器62050H-40、精密直流分流器9230-300、纹波测试仪SM2050A组成，分述如下：

⑴便携式电参数测试仪34461A：

6位半高精度、高速度、高分辨率万用表。

⑵供配电调制仪63804：

定电流、定电阻、定电压、定功率电子负载。

⑶波形采集仪MDO4104C：

拥有4通道、1G带宽、20 M 点记录长度混合域示波器。

⑷直流供电器62050H-40：

拥有最高40V、125A稳压稳流可程控的直流供电器。

系统符合JJF 1597-2016、NIM-ZY-XD-SM-129、JJF 1462-2014、 JJG 1069-2011等计量标准要求。

4.系统的技术特点

空间科学有效载荷供配电参数校准系统具有如下技术特点：

能测量直流/交流电压、直流/交流电流、2 线和 4 线电阻、二极管、导通、频率、周期、温度；可应用于电池、UPS、保险丝和断路器等测试；功率最高可达5KW输出；过功率、过电流、过电压与过温度保护；短路模拟；采样率5 GS/s；8位垂直分辨率；100条 I-V 曲线自动程控。

5.系统的计量指标

直流电压: ±(0.1V～1000V), Urel=1.5E-4～1.2E-3(k=2);

直流电流: ±(0.1A~300A), Urel=1.6E-4～1.2E-3(k=2);

稳压负载调整率: 0.006%~1%,0.1V~1000V, Urel=1.5E-4～1.2E-3(k=2);

纹波电压: 100μV~150V,10Hz~20MHz; Urel=2.3E-2~6.3E-2(k=2);

直流功率: 2500W

宽动态范围10 A到300 A

精度100ppm

长期稳定性：< 10 ppm

温度系数：＜4 ppm/℃

6.设备的技术优势

空间科学有效载荷供配电参数校准系统系统具有如下技术优势：

DCV基础精度：35 ppm

电压测量DCV,ACV：100 mV 至 1,000 V;

电流测量DCI：100 μA 至 10 A;

电阻：100 Ω 至 100 MΩ；

周期频率：3 Hz 至 300 kHz；

电容：1.0 nF 至 100.0 μF

最大读数速率：1000 个读数/秒

存储器：10,000 个读数

7.设备的应用行业

系统符合JJF 1597-2016、NIM-ZY-XD-SM-129、JJF 1462-2014、 JJG 1069-2011等计量标准要求，适用于纹波、负载调整率、瞬变响应等测试及有效载荷供配电参数校准。
