S波段自跟踪接收站

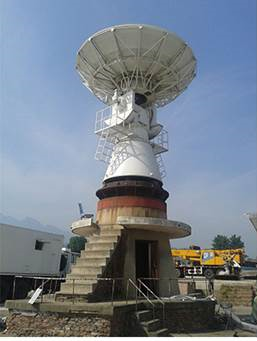

1. 设备全景图片

2.设备概况

品牌：中国电子科技集团第39研究所

型号：QS4.5-DY

类型：S波段自跟踪接收站

用途：S波段探空火箭、地轨道卫星目标跟踪，数据接收

通道数：1

3. 设备功能简述

S波段自跟踪接收站是低纬度地区探空火箭、地球同步轨道卫星、低轨道卫星，以及其他飞行器的目标跟踪和数据接收装置；具有S波段频率分析和测量功能。系统包括4.5米口径自跟踪遥测接收天线、接收分系统、基带分系统、时频分系统四个主要组成部分，可实现S波段信号自动跟踪、BPSK/QPSK解调、VITERBI/RS信道译码、基带数据存储和转发。

4.设备的技术特点

S波段自跟踪接收天线系统将主要用于对S频段目标信号的捕获与跟踪，完成对S频段目标遥测数据接收、将射频信号转换为基带信号，进行解调、译码。系统主要由天伺馈分系统、信道分系统、基带分系统、监控分系统、天线罩等组成。

主要技术特点包括：

a)         采用单通道单脉冲跟踪体制实现对S频段火箭目标的自动跟踪；

b)         接收GPS系统送来的火箭位置信息，进行坐标变换，完成对火箭数字引导跟踪；

c)         可以实现天线的手动操控；

d)         具备对BPSK、QPSK遥测数据进行接收、解调、传输及处理能力；

e)         具备RS、Viterbi译码功能；

f)          接收GPS授时仪输出的时码信号及来自外部时统站的IRIG-B(DC)时间码功能，产生 IRIG-B(DC)时码信号供各分系统使用。

5. 设备的技术参数

具有通用型遥测、控信道测试功能、地面站模拟功能，能够实现多种方式解调、信道译码；
采用单脉冲跟踪体制实现对S频段火箭目标的自动跟踪；n
接收GPS系统送来的火箭位置信息，进行坐标变换，完成对火箭数字引导跟踪；n
可以实现天线的手动操控；n
具备对BPSK、QPSK遥测数据进行接收、解调、传输及处理能力；n
具备RS（255,223）译码功能和Viterbi(2,1,7)译码功能；n
接收GPS授时仪输出的时码信号及来自外部时统站的IRIG-B(DC)时间码功能，产生 IRIG-B(DC)时码信号供各分系统使用。

6.设备的技术优势

   S波段自跟踪接收站具有S波段目标信号自动跟踪接收能力，目标跟踪距离不小于300公里，能够自动进行数据接收和处理，并可通过光纤网络进行远程传输，满足用户远程数据接收与监视要求。

7. 设备的应用行业

        S波段自跟踪接收站系统可用于探空火箭载荷的飞行试验遥测数据接收，在执行发射任务时，作为一套自跟踪遥测站，自动跟踪火箭下行S波段遥测信号，实时进行信号接收、解调和传输；还可以作为近地轨道卫星的遥测数据接收站，将射频信号转换为基带信号，进行解调、译码、存储和网络传输。
