高精度光学弱磁测量技术定标系统

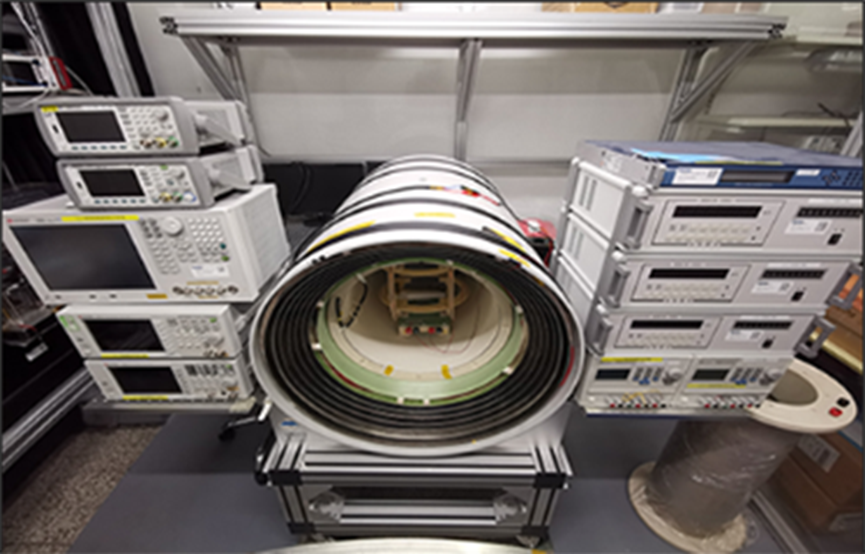

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：测量

用途：用于产生磁传感器测试时所需要的高稳定性可控人工磁场，以及仪器标定时所需的基准频率信号。

3. 设备功能简述

该系统用于产生磁传感器测试时所需要的高稳定性可控人工磁场，以及仪器标定时所需的基准频率信号。本部分由以下三部分测试设备组成，功能如下：

3.1 时间频率基准源功能：为整个系统提供频率基准，是磁场测量准确性测试和调试的必须保障，是绝对磁场校准仪输出准确性的对比参考，可实现频率精密测量。

3.2人工标准磁场分系统功能：提供人工可控测低噪声磁场测试环境。包括双垂直通光坡莫合金磁屏蔽筒，无矩线圈，三通道高稳定电流源。

3.3 宽带高精度阻抗分析器功能：精密的阻抗特性测试，实现LCR阻抗分析测量。

4. 设备的技术特点

4.1 具有高精度时间频率基准源：为测量提供频率基准，频率精度优于E-12，可实现磁共振频率精密测量。

4.2 具有高稳定度人工标准磁场发生功能：双垂直通光坡莫合金磁屏蔽筒采用7层坡莫合金研制，具有大于200mm的大均匀区，内部磁场可小于1nT，在水平和垂直方向留有光学通光孔，利于光学测试和操作。无矩线圈提供均匀区大于400mm的人工磁场，水平侧面留有直径20mm光学通光孔，利于光学试验操作。

4.3  具有高精度阻抗分析能力：满足相关阻抗测量要求，LCR阻抗分析测量频率覆盖20 Hz至120 MHz，满足大部分测量对象要求。

5. 设备的技术参数

5.1 人工标准磁场分系统参数：双垂直通光坡莫合金磁屏蔽筒坡莫合金7层，内腔尺寸不小Φ450mm*800mm，剩磁优于2nT；人工标准磁场系统无矩线圈系数约50uT/A，内部空间约Φ200mm*800mm；宽带高精度阻抗分析器频率带宽20Hz至120 MHz，测试附件齐全。

5.2 时间频率基准源参数：频率精度（天）优于10E-12；射频频谱分析仪带宽3GHz；射频信号发生器带宽9kHz~3GHz；频率计数器/计时器带宽350MHz。

6. 设备的技术优势

 可提供高性能磁传感器测试时所需要的高稳定性可控人工磁场，以及仪器标定时所需的基准频率信号。人工磁场稳定，内部操作空间大，三个维度通光，具有时间频率基准，可对磁共振频率进行精密测量。

7. 设备的应用行业

仪器仪表；磁场探测；生物；航空航天等行业。
