1. 设备全景图片

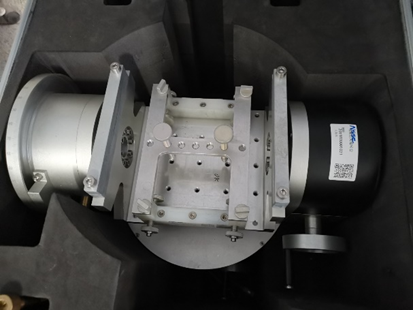

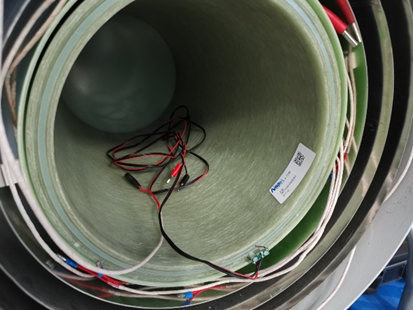

                                   抗震多层屏蔽筒及无矩线圈                  可搬运无磁转台

2.设备概况

品牌：非标

型号：非标

类型：磁测试验平台

用途：外场磁测试验，磁传感器及磁测系统标定试验。

 3. 设备功能简述

弱磁移动测试平台主要由两个系统组成，可移动人工磁场系统及可移动传感器信号检测系统。其中，可移动人工磁场系统包括抗震多层磁屏蔽筒、可搬运无矩线圈、可移动人工磁场系统精密电流源及可搬运无磁转台，可在外场环境提供零磁或标准大小磁场环境；可移动传感器信号检测系统包括混合信号处理器、移动稳压电源、手持式数字示波器及信号处理移动端，可实现对传感器模拟信号的采集、处理与分析。

该平台可在实验室以外的环境下进行磁测及磁传感器标定试验，部分无源设备也可在野外环境下完成相关磁试验，平台主要设备均可移动便于在不同场地中进行测试。

4. 设备的技术特点

1）平台系统整体技术成熟度高、可靠性高、易用性强；

2）信号检测系统可分析处理各类传感器模拟信号，通用性优；

3）抗震多层屏蔽筒空间Φ300mm×500mm，剩磁优于2nT，可提供稳定的零磁环境；

4）可搬运无矩线圈，内径200m，与精密电流源配合产生标准磁场；

5）可移动人工磁场系统精密电流源，稳定度可达到1*10E-5/h，保证了产生标准磁场的稳定性；

6）设备可移动，适用于外场试验。

5. 设备的技术参数

1）抗震多层屏蔽筒空间Φ300mm×500mm，剩磁优于2nT；
2）可搬运无矩线圈，内径200m；
3）可移动人工磁场系统精密电流源，稳定度可达到1*10E-5/h；
4）可搬运无磁转台：双轴手动，工作台面Φ200mm,剩磁小于1nT；
5）混合信号处理器带宽4GHz，模拟通道4，数字通道16；
6）手持式数字示波器带宽200MHz；
7）移动稳压电源通道数目3，最大电压30V。

6. 设备的技术优势

弱磁移动测试平台为满足磁场传感器野外定标、外场磁测量、野外磁测台站作业等需求，提供了磁试验所需的环境与操作平台，并可在外场实时采集分析处理测试信号数据，将实验室内无法完成的磁测试验拓展到各种外场环境。

7. 设备的应用行业

仪器仪表；磁场探测；生物；航空航天等行业。
