超低噪声磁场屏蔽试验平台

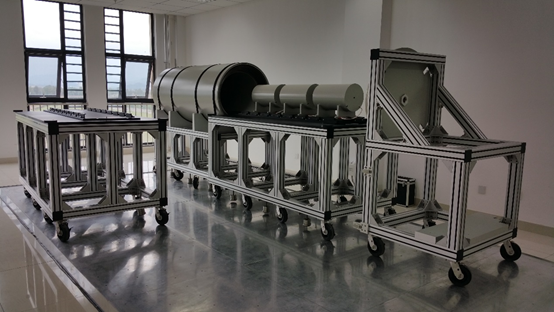

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：零磁弱磁环境模拟设备

用途：屏蔽磁场干扰，提供零磁弱磁环境。

3. 设备功能简述

超低噪声磁场屏蔽试验平台是由一套大型卧式磁屏蔽筒（六层坡莫合金）、三套小型卧式磁屏蔽筒（三层坡莫）、二个移动无磁平台（1m×2m）、一个大型无矩线圈，三个小型无矩线圈组成。为方便测试，大型卧式磁屏蔽筒的活盖设计为整开整扣型；二个移动无磁平台可以与大型卧式磁屏蔽筒组合，也可自身组合成1m×4m或2m×2m测试平台。移动无磁平台上面安装有测试导轨，导轨上面座有无磁滑板，可方便地将三个小屏蔽筒送入大屏蔽筒中。

该平台主要用于在实验室环境下，实现磁传感器进行单独和组合的各种测试试验，主要包括噪声测试及传感器相互干扰测试等。

4. 设备的技术特点

4.1磁场屏蔽性能优：屏蔽筒设计为六层坡莫合金结构（一般屏蔽筒为二层至四层结构），提高了屏蔽筒抗外界磁场的干扰能力。

4.2有效均匀区大：1600mm的内筒长度保证了1000mm的均匀区，在均匀区范围内磁场均匀度小于0.5nT，剩磁小于2nT，各项指标均达到了国内领先水平。

4.3无距线圈设计：屏蔽筒内螺线管线圈设计为无矩线圈，降低了线圈散磁场对屏蔽筒的影响。

4.4设备易操作：在屏蔽筒内设计安装了测试导轨，可将筒内无磁工作平台通过滑轨拉出来，方便安装被测设备，再推进去进行相关试验。

5. 设备的技术参数

5.1 尺寸：大屏蔽筒内部工作空间φ600×1600mm³、小屏蔽筒内部工作空间φ150×350mm³、无磁工作台台面面积4000×1000mm²

5.2整机参数：

大屏蔽筒均匀区范围：        1000mm

大屏蔽筒均匀区剩磁：        小于2nT

大屏蔽筒均匀区均匀度：      小于0.5nT

小屏蔽筒均匀区剩磁：        小于2.5nT

测试导轨平行度：            优于0.01度

6. 设备的技术优势

通过超低噪声磁场屏蔽试验平台建设，提升了磁传感器噪声及互扰测试定标方面的能力水平，具备了开展空间磁探测载荷研制过程中的试验条件，有效提高载荷研制的技术水平。

7. 设备的应用行业

仪器仪表；磁场探测；生物；航空航天等行业。
