原材料真空高温除气试验系统

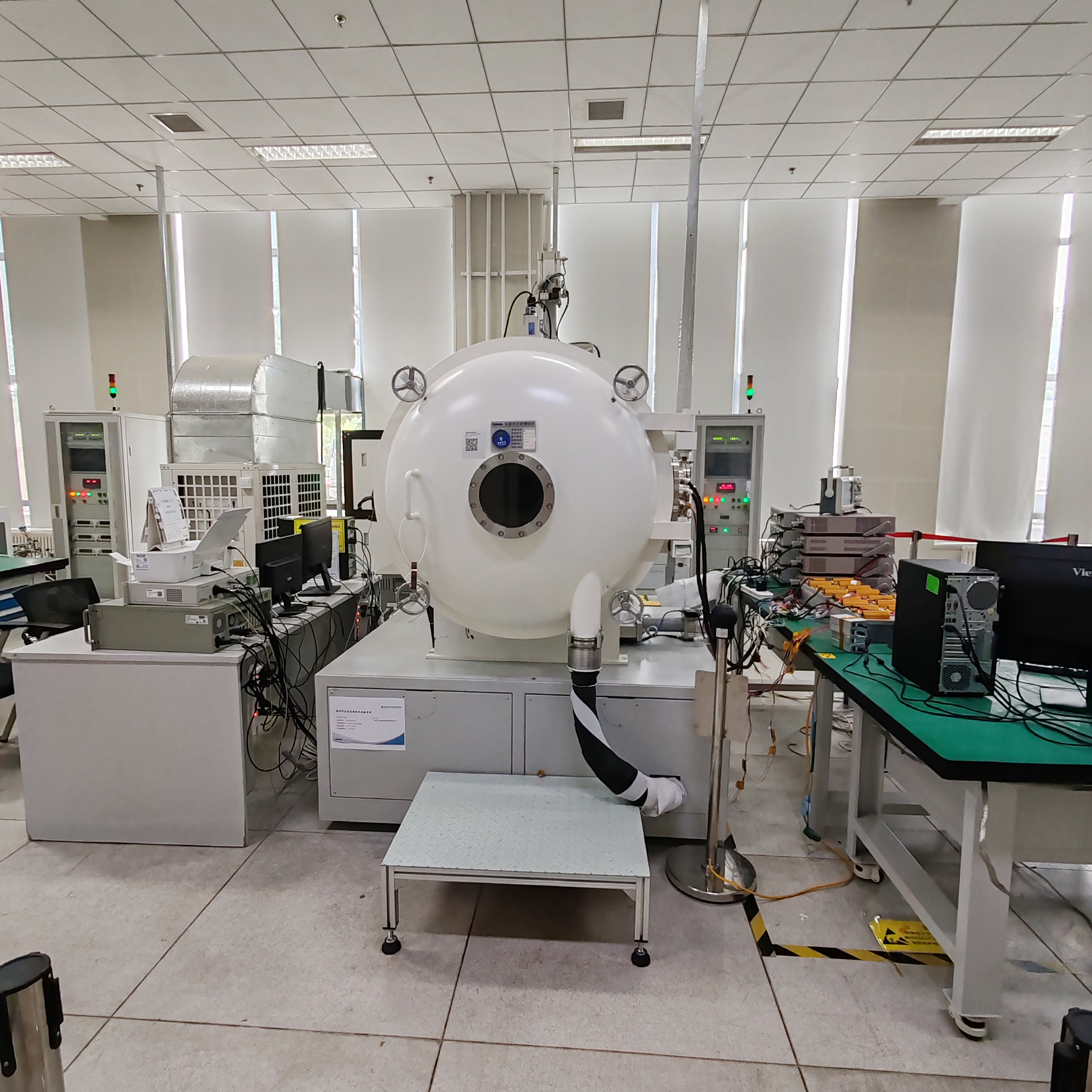

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：空间热环境模拟设备

用途：能够进行原材料真空环境下的高温除气处理，验证航天器及有效载荷在规定的试验压力和热应力环境下的工作能力，为型号任务在轨运行的可靠性和长久性提供重要保障。

3. 设备功能简述

原材料真空高温除气试验系统由试验专用作业容器、真空泵组、真空计、热沉、控制系统及其他配套系统构成，能够提供的极限真空度为5.0×10-5Pa，温度范围为：-60℃～+150℃，平均温变速率≥1℃/min，控温精度：±1℃，采用机械制冷方式。能够对原材料、部组件、单机等航天电子产品进行高温除气处理，同时支持原材料的热真空试验；能够进行原材料真空环境下的高温除气处理，验证航天器及有效载荷在规定的试验压力和热应力环境下的工作能力，为型号任务在轨运行的可靠性和长久性提供重要保障。系统安装于北京市怀柔区杨雁路中科院空间中心园区科研6号楼106房间。

4. 设备的技术特点

4.1控温精度高：通过改进系统温度控制算法，增加衰减系数，在全温度范围内进行分区控制，每段温区设置独立PID参数，通过动态调整PID参数，同时兼顾各个温区的稳定性指标。硬件采用西门子PLC布局，使控温精度高，为型号任务在轨运行的可靠性和长久性提供了重要支撑保障。

4.2升降温速率快：在系统的硬件方面改进冷板的管路，让导热油能够更加均匀地分布，在全温度范围内进行分区控制，每段温区设置独立PID参数，通过动态调整PID参数，同时兼顾各个温区的速率指标，采用两级复叠式循环制冷方式，在保证工作效率的同时极大地拓宽了常规系统的制冷温区，极大的提高了升降温速率，为型号任务在轨运行的可靠性和长久性提供了重要支撑保障。

4.3低噪声：系统螺杆干泵安装消音器进行屏蔽，有效降低了噪声的分贝。

4.4设备简易：在设备力控系统新增加了全自动抽空以及半自动低温泵再生功能，使设备更加简易、易操作。

5. 设备的技术参数

5.1 尺寸及重量：设备真空容器尺寸：φ1000 mm+50mm（内径）×1300mm+50mm（直段），总质量3吨。

5.2整机参数：

极限真空度：5.0×10-5Pa；

热沉温度范围：-60℃～+150℃；

平均温变速率：≥1℃/min；

控温精度：±1℃

6. 设备的技术优势

该设备在系统温度控制算法上进行了改进，增加衰减系数，在全温度范围内进行分区控制，每段温区设置独立PID参数，通过动态调整PID参数，同时兼顾各个温区的稳定性和速率指标。采用消音装置对噪声进行屏蔽，在设备力控系统新增加了全自动抽空以及半自动低温泵再生功能，使设备易操作，噪音低，升降温速率快，控温精度高。

 7. 设备的应用行业

航天电子产品低气压效应验证以及空间热环境模拟等行业。
