alpha源真空辐射模拟系统
1. 设备全景图片

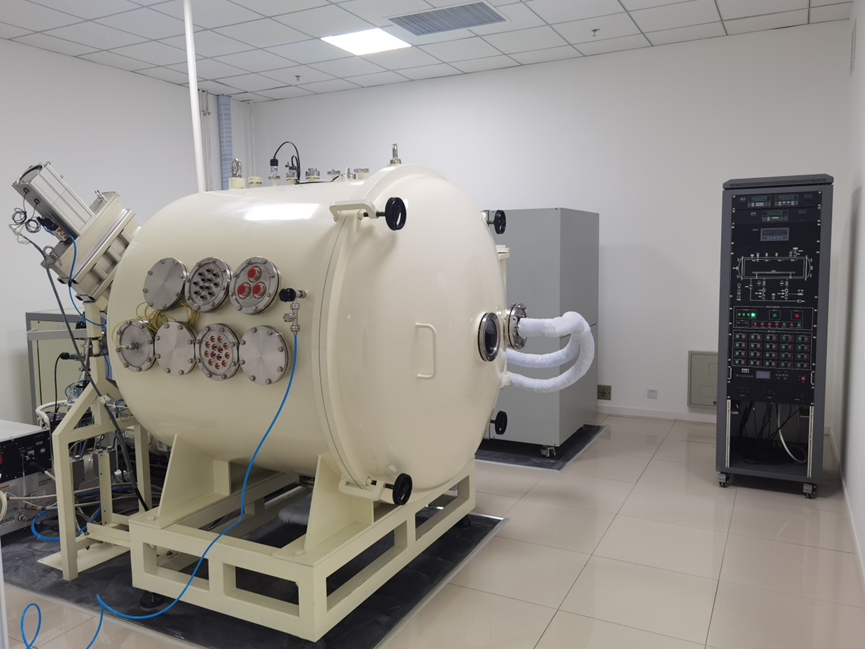

设备全景图
机械原理图
2.设备概况
品牌：非标
型号：KYKY-KM1.4Y
类型：高低温真空辐射环境定标测试系统
用途：模拟空间的真空和冷热环境，能够对被测试件进行地面定标和性能检测，并可对试验参数（真空度、温度等）进行有效地控制、监测和记录, 为研究相关产品的地面定标和性能检测提供了必要的条件。
3. 设备功能简述
该系统主要用于模拟空间真空及高低温辐射环境，对半导体传感器及空间带电粒子探测器整机进行各项定标试验。真空罐内有试验平台，平台有安装孔，便于仪器固定，平台可以水平移动；罐体顶端有可以前后、左右和上下移动的滑轨，该滑轨主要用于将固定其上的放射源实现三维移动。
4. 设备的技术特点
4.1真空腔体无油设计，洁净无污染：该系统在设计初期便考虑到了系统洁净度的问题，为了避免对被测试件造成污染，整个系统在配件选用上均为无油设计。
4.2升降温速度快：采用导热油机组进行冷热环境控制，罐体温度场均匀，且控温精度高。
4.3真空度高：系统段时间内即可达到高真空状态，且最高真空度可达1ｘ105Pa。
4.4实验平台噪声低，无干扰：该系统平台可与被测设备绝缘安装，并配有专用信号地，避免干扰信号输出。
4.5操作安全简易：系统采用手动和电控两种工作模式，可自主切换，且配置一键完成等操作程序，操作简单。
5. 设备的技术参数
l 真空腔体内部有效尺寸：Φ1400×L1100mm
l 极限真空度优于1×10-5Pa（常温）；
l 工作真空度优于5×10-4Pa（-60℃～80℃）；
l 3小时以内达到9×10-5Pa；
l 热沉控温范围：-70℃～120℃，控温精度：±0.5℃；
区间平均升降温速率≥2.5℃/min(-60℃～80℃），温度均匀性优于±2℃；
l 试验平台控温范围：-70℃～120℃；控温精度：±0.5℃；
区间平均升降温速率：≥2.5℃/min(-60℃～80℃），空载温度均匀性优于±2℃；
l 试验件控温范围：-60℃～120℃，控温精度：±0.5℃；平均升降温速率≥1℃/min(-60℃～80℃），温度均匀性≤±3℃。
l 放射源三维调整架移动性能：
行程：X：-250mm～+250mm（靶室右方向为正）；
Y：-250mm～+250mm（沿靶室轴向从靶室开门端向内部方向为正）；
Z：0mm～+300mm（垂直向下为正）；
移动精度：0.1mm；
6. 设备的技术优势
该设备清洁无油污染，具有工作可靠、性能稳定，运行噪音小，整体安装布局合理，便于操作和维护维修等特点。
7. 设备的应用行业
航空航天；真空获取；半导体；真空测试；真空试验；真空模拟；辐射测试。
