5MeV电子直线加速器

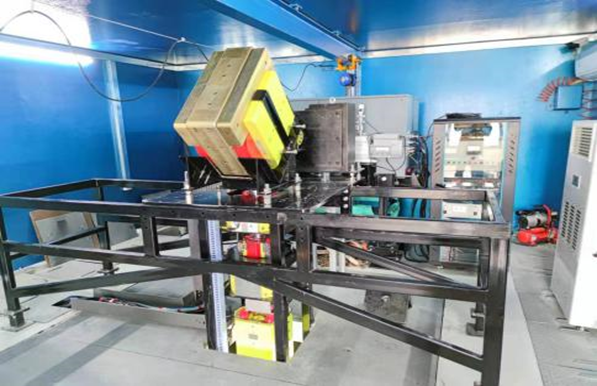

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：基于电子直线加速器的深层充放电地面模拟试验装置

用途：可提供不同能量和流强的大辐照范围的高品质电子束，可模拟MEO和GEO轨道最恶劣高能电子环境，用于卫星部件、单机及小卫星的深层充放电效应和总剂量效应研究。

3. 设备功能简述

          5MeV电子直线加速器由辐射屏蔽系统、辐照试验终端以及配套的测试设备组成，可提供能量0.5-5MeV、束斑尺寸1000mm×1000mm、束流强度1pA-1μA的高品质电子束，完全覆盖MEO和GEO轨道最恶劣高能电子环境。为我国高可靠航天产品的研发提供关键的抗辐射测试评估等技术支持。

电子束经过电子束机头加速、螺线管聚焦和准直器准直进入阿尔法磁铁进行270°偏转，向下经过束流调节与控制系统，利用磁场力进行扩束和均匀化，最后导入辐照试验终端对样品进行照射。

4. 设备的技术特点

4.1能量调节范围宽：通过能量开关、微波功率调节以及束流负载效应结合的方法来调节能量，可以实现电子束能量在0.5-5MeV范围内调节。

4.2束流调节范围大：根据电子直线加速器的脉冲工作方式，可以通过调节束流脉冲的重复频率、脉冲宽度以及脉冲流强的方式来改变占空比以达到调节平均束流强度的目的。然后通过束流传输处理系统中的降能器、螺线管、准直器等元件的调整可进一步对束流进行调节，最终可以实现束流强度在1pA-1μA范围内调节。

4.3辐照面积广：束流从加速管出来后，通过螺线管线圈聚束后，经过束流位置测量装置、准直器和导向磁铁后进入阿尔法磁铁进行偏转，然后经四极铁、六极铁进行扩束，最后经过扫描磁铁扫描后进入真空仓中。束流输运系统将根据不同的电子束能自动匹配输运参数，实现1000mm×1000mm的辐照面积。

5. 设备的技术参数

6. 设备的技术优势

5MeV电子直线加速器通过在地面模拟卫星在中高轨道空间遭遇的高能电子环境，可以对卫星平台用部件或星上单机设备进行辐射效应研究与防护设计评估等试验测试。本装置主要由电子直线加速器、辐射屏蔽系统、辐照试验终端以及配套的测试设备组成。电子直线加速器可以提供能量和强度与MEO和GEO轨道最恶劣高能电子环境相当的大束斑电子束，辐照试验终端为试验样品提供所需的真空、温度条件，以及测量测试空间。另外在α磁铁后端安装的波纹管可换成安装带钛膜的盲法兰，用于实现大气条件下的辐照试验。

7. 设备的应用行业

航天工程任务；空间抗辐射技术；空间环境效应研究测试，电子器件研制等行业。
