微波矢量信号发生器

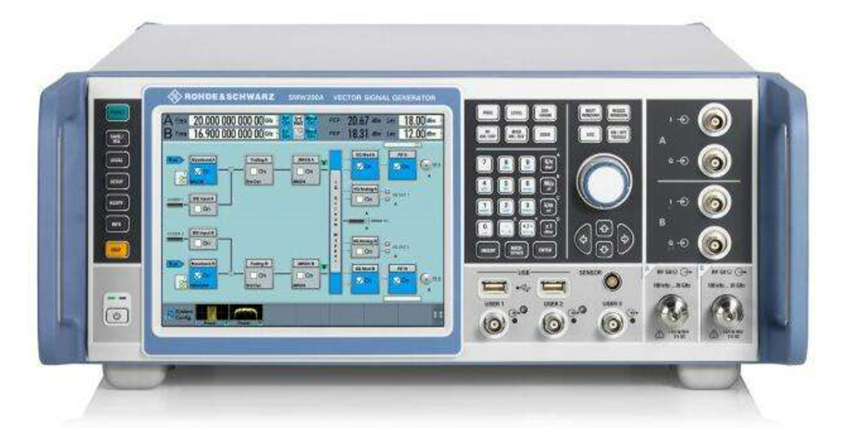

1.   设备全景图片

2.设备概况

品牌：R&S

型号：SMW200A

类型：微波矢量信号发生器

用途：用于产生复杂调制信号源

3. 设备功能简述

R&SSMW是一种新的高性能信号发生器，开发，以满足苛刻的客户需求。信号发生器具有优良的信号特性，操作简单直观，使信号产生快速、方便。

4.   设备的技术特点

容易生成复杂的信号，最大八个基带发生器在两个内部基带模块实时编码器和ARB内部数字添加基带信号，即使频率和水平偏移宽带基带和矢量信号发生器在一个盒子支持所有重要的数字标准如5g新无线电，LTE（发布15），NB-IoT，eMTC，3GPPFDD/HSPA/HSPA+，GSM/EDGE/EDGE进化，WLANIEEE802。11a/b/g/n/j/p/ac/ax/ad，DVB-S2/DVB-S2X，LoRa®不需要单独的PC软件生成数字标准生成模块、接收器和DFS测试LTE和3GPP测试用例向导易于基站一致性测试符合3GPPTS25.141或3GPPTS36.141信封跟踪和AM/AM，AM/PM预失真选项使ET调制器芯片组的全面测试和验证生成用于噪声功率比测量的缺口信号。

可选集成衰落部分信道仿真与800兆赫带宽所有重要的衰落场景可预设安装四个衰落模块，提供多达64“逻辑”衰落器的实现所有关键MIMO衰落场景，如2x2,3x3,4x4,8x4,4x4和2x4x4使用单一仪器支持复杂的应用，如双载波HSPA，LTE载波聚合和多用户LTE连接R&S®SGT100A信号发生器模块，提供多达8个射频路径模拟AWGN，相位噪声和脉冲噪声。

优良的频谱和调制测量精度，高达2GHzI/Q调制带宽(RF)，内部基带异常调制频率响应为<0.4dB(meas)。超过2GHz带宽的用户定义的频率响应校正，以补偿外部组件的影响，高端脉冲调制，开关比>80dB和上升/下降时间<10ns，优秀的光谱纯度(SSB相位噪声-150dBc(typ.)。在1GHz、10kHz偏移量)3GHz、6GHz、7.5GHz和12.75GHz射频路径下，具有电子衰减器相位相干性选项，例如用于波束形成应用。

5. 设备的技术参数

●频率范围从100kHz到44GHz

●可选的第二射频路径变频范围

●2GHzI/Q调制带宽（射频）内部基带

●宽带基带和矢量信号发生器在一个盒子

●支持所有重要的数字标准，如LTE包括。eMTC/NB-物联网，5GNR，WLANIEEE802。11a/b/g/n/j/p/ac/ax/be，GNSS，3GPPFDD/HSPA/HSPA+

●生成信号雷达模块和接收器测试

●通用配置：从单径向量信号发生器到多通道MIMO接收器测试仪

●可选集成衰落模拟器与200MHz带宽

●理想MIMO，MSR，5gNRNR或先进应用由于8个信号源和64衰落通道

●实现所有关键MIMO衰落场景如2x2,3x3,4x4,8x4,4x8，和2x4x4使用一个仪器

●内部数字添加基带信号，与频率和电平偏移

●优秀的信号质量，在光谱和调制测量

●直观操作通过触摸屏与块图作为关键元素

●图形信号监测在信号流的几乎每一个点

●SCPI宏记录器和代码

6. 设备的技术优势

直观的操作概念和聪明的帮助功能快速成功框图作为关键操作元素可视化信号流自适应GUI概述简单和复杂的场景图形信号监控在几乎每一个点信号流上下文敏感的在线帮助系统与完整的用户文档SCPI宏记录器和代码生成器生成可执行的远程控制代码从手动操作步骤(MATLAB®CVI等)。

定制的仪器，以适应几乎每一个应用程序先进的插件系统改造基带模块没有仪器重新校准软件升级可能在任何时候，简单和快速的激活通过关键代码。

7. 设备的应用行业

雷达、通信、导航等行业。
