宽带任意波发生器

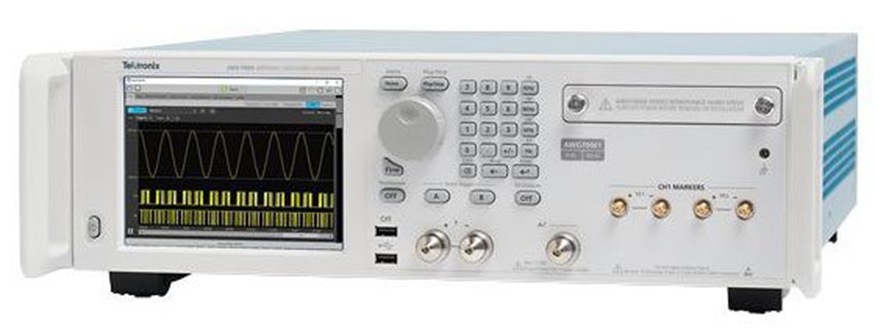

1. 设备全景图片




2.设备概况

品牌:泰克

型号:AWG70002B

类型:宽带任意波发生器

用途:用于产生复杂调制信号源。


3. 设备功能简述

AWG70002B 任意波形发生器 (AWG) 在采样率、信号保真度和波形内存方面代表着尖端水平,特别适合复杂器件、系统和实验的设计、测试和操作。由于高达 12 GS/s 采样率和 12 位垂直分辨率,它提供了优秀的信号激励解决方案,可以简便地生成理想信号、失真信号和“真实生活”信号。



4. 设备的技术特点

l   在一个产品中提供完整的宽带 RF 信号发生解决方案

直接生成载波高达 20 GHz 的宽带信号,而不需要外部 RF 转换

l   仿真真实环境模拟信号在高速数字数据流上的影响

建立速率高达 12.5 GB/s 的信号损伤模型

l   生成高精度 RF 信号

无杂散动态范围性能优于 -80 dBc

l   为光传输创建高速基带信号,垂直分辨率可以处理高阶复杂调制

10 位垂直分辨率,50 GS/s 采样率

l   创建长波形场景,而不需构建复杂的序列

高达 32 G 样点波形内存,在 50 GS/s 下播放 640 ms 的数据

l   多机同步(手动或使用 AWG 同步集线器),实现多通道高速 AWG 系统

l   全面运行,无需外部 PC

内置显示器和按钮可以直接从 AWG 前面板迅速选择、编辑和播放波形

l   通过播放捕获的信号,仿真真实世界环境

可以在AWG 上播放、编辑或重新采样示波器或实时频谱分析仪捕获的波形

l   从仿真平滑迁移到真实世界测试环境

从第三方工具导入波形矢量,如 MATLAB

l   排序器及 Streaming ID

通过网络接口连接直接控制排序器



5. 设备的技术参数

l   速率12GSa/s;

l   垂直分辨率12bit;

l   双通道输出;

l   任意波性;

l  超低相位噪声。

6. 设备的技术优势

只要能定义或捕获一个波形,那么 AWG70002B 就能生成这个信号。可以通过多种方式创建信号。为在泰克 AWG 系列上运行而专门优化的波形创建插件提供了特定的波形创建功能;而第三方解决方案,如 MATLAB、Excel 等等,则能够灵活地创建您想要的任何波形。在任何套件中创建的波形都可以导入及在 AWG70002B 中播放,实现从仿真领域到现实世界的无缝迁移。

此外,泰克示波器或实时频谱分析仪上捕获的任何信号都可以加载到 AWG70002B 中进行播放。通过使用内置的波形生成插件,还可以修改或改变捕获的信号,满足可能存在的任何特定要求。

7. 设备的应用行业

雷达、通信等电子行业。
