高精度紫外光谱测试系统

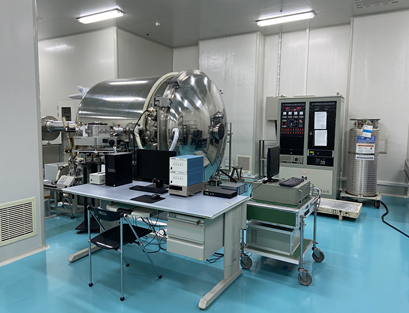

1. 设备全景图片

高精度紫外光谱测试系统

2.设备概况

品牌：非标

型号：非标

类型：高精度紫外光谱学测量设备

用途：测量部件级、仪器整机级的紫外光谱学特性参数，用以获取其性能状态。

3. 设备功能简述

高精度紫外光谱学测试系统能够对成像仪、光谱成像仪进行空间分辨率测试、光谱分辨率测试；提供部件级真空紫外探测器性能测试；提供100-300nm光学样片光学效率（透过率、反射率测试）；提供辐射亮度和辐射照度的定标，满足不同载荷的定标需求。高精度紫外光谱测试系统能为仪器设备的研制所需要明确的紫外光学部件、整机的性能参提供测量支持。

4. 设备的技术特点

4.1测量精度高：该光谱测试系统配置了高波长精度单色仪、真空环境下高精度调节台和高稳定性光源，可以提高光学部件和仪器整机的紫外光谱学特性参数的测量精度。

4.2测量参数多：该光谱写实系统能够提供整机的空间分辨率、光谱分辨率、光谱响应特性和光学部件的反射/投射效率测试，还可以提供仪器整机的辐射亮度定标和辐射照度定标。

4.3低噪声：采用抗干扰技术集成测试系统，系统测量噪声水平低至纳安级别。

4.4可以服务仪器研制全阶段：在仪器研制初期对所用的光学部件、传感器部件进行性能测试以为仪器整机设计提供设计输入；在仪器研制完成后提供仪器整机的性能参数测试，以获取仪器整机的性能状态；在仪器设备交付后可以监测仪器研制采用的同批次光学部件、传感器部件的性能以评估仪器整机的性能变化情况。

5. 设备的技术参数

5.1测试系统技术参数：

光谱测试能力：

测量波段覆盖115nm-500nm；

波长精度0.1nm；

光谱分辨率0.03nm；

平行光均匀性优于80%；

真空高精度调节台：

X：-150mm～+150mm；

Y：-600mm～+600mm；

Z：-180mm～+180mm；

θz轴转动角范围：360°；

θy轴转动角范围：-7°～7°；

θx轴转动角范围：-3°～3°；

平移精度优于50um；

转动调节精度优于0.01°。

6. 设备的技术优势

该测试系统能够提供部件级、仪器整机级的紫外光谱学高精度测量能力；能够提供丰富的紫外光谱学特性参数的测量；系统测量噪声可以低至纳安级别；能够为仪器设备的研制从设计阶段、到测试定标阶段、到交付后的性能监测阶段提供全阶段的测量服务。

7. 设备的应用行业

晶体材料物质研究；仪器仪表；电离层和中高层大气科学探测；航空航天探测等行业。
