GNSS电离层信号模拟测试系统

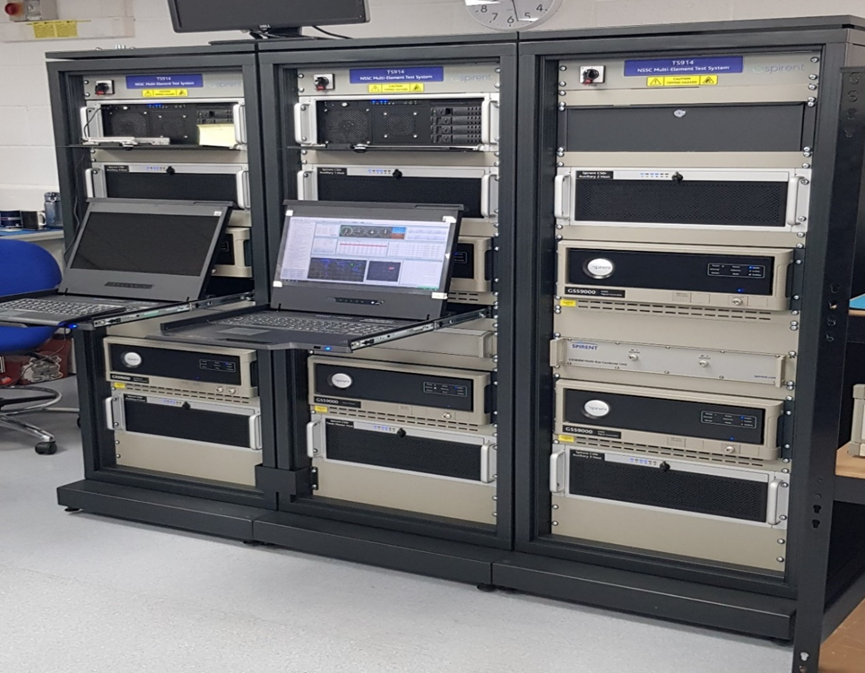

1. 设备全景图片




2.设备概况

品牌:非标

型号:非标

类型:GNSS定位接收机、遥感探测载荷测试设备

用途:提供GNSS定位接收机、遥感探测载荷测试所需信号。



3. 设备功能简述

可模拟产生GNSS导航系统(GPS、BDS、GALILEO、GLONASS、IRNSS、QZSS等)导航定位信号及GNSS掩星、GNSS反射等GNSS电离层遥感探测信号。



4. 设备的技术特点

4.1兼容导航系统多:兼容GPS、BDS、GALILEO、GLONASS、IRNSS、QZSS等主流导航系统绝大多数频点。

4.2可实现多个遥感探测系统:可实现对GNSS定位、GNSS掩星、GNSS反射探测的同时探测。

4.3精度高:同一主机各系统延迟为0。

4.3高动态性能好:可模拟星载高动态场景。


5. 设备性能指标

1) 频率及码型:

GPS:L1C/A、L1P、L2C、L2P、伪Y码及M噪声、L5I、L5Q;

BeiDou:B1I、B2I、B3I;

Glonass:L1C/A、L1P、L2C/A、L2P;

Galileo:E1-A、E1-B、E1-C、E5a-I、E5a-Q、E5b-I、E5b-Q

2) 射频端口数:2个

3) 通道数:每个频率16个硬件通道,每个硬件通道具备20个可编程软件通道。

4) 高动态性能:

(1) 最大速度:优于120,000米/秒

(2) 最大加速度:优于192,600米/秒2

(3) 最大加加速度:优于890,400米/秒3

5) 数据更新率:高达1000Hz

6) 支持用户自定义电离层模型与对流层模型

7) 支持用户定义时变多路径干扰信号


6. 设备的技术优势

该设备兼容导航系统多,可同时输出GNSS定位、GNSS掩星、GNSS反射探测设备所需的模拟测试信号,可实现端到端的闭环测试,极大地提高了GNSS定位及GNSS电离层遥感探测的测试效率。



7. 设备的应用行业

导航定位领域;GNSS遥感探测;航空航天探测等行业。
