1. 设备全景图片

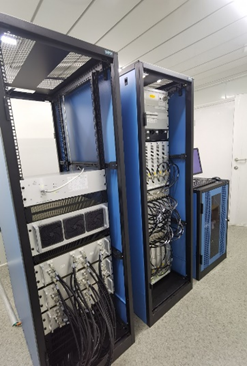

雷达主机（左）和天馈线（右）
2.设备概况
品牌：澳大利亚ATRAD 流星余迹数据分析测量系统
型号：DTRX6
类型：大气风场探测设备
用途：获取近地面-20km以及70-100km大气水平风场数据，研究区域对流层、平流层和中间层大气动力学环境特性和耦合过程。
3. 设备功能简述
流星余迹数据分析测量系统是双频平流层-对流层-流星雷达系统的重要部件，利用低空晴空大气湍流对入射电磁波的散射回波以及低电离层高度（70-100km）上由流星与大气摩擦烧蚀产生的流星尾迹的反射回波，同时探测获取近地面-20km以及70-100km大气水平风场数据，用于研究区域对流层、平流层和中间层大气动力学环境特性和耦合过程。
流星余迹数据分析测量系统由数字接收与数据采集主机、波束控制单元、天馈线组件和全天空流星探测单元组成，可进行无人值守、全天候24小时不间断风场探测。
4. 设备的技术特点
4.1探测高度范围广：雷达系统采用先进的软件无线电技术和“数字雷达”的设计思想，可同时实现近地面-20km以及70-100km大气水平风场探测。
4.2双频设计：可进行35MHz和53.8MHz双频收发，同时优化了低空风场探测和流星余迹风场探测性能。
4.4无人值守全天侯探测：是一套高可靠的大气雷达系统，无人值守、全天候24小时不间断风场探测。
5. 设备的技术参数
工作频率范围：流星观测模式35MHz，ST观测模式53.8MHz
发射峰值功率；40kW
探测参量：大气水平风场@1km-20km，70-100km
探测高度分辨率：100m~600m@1km-20km；2km@70-100km
探测时间分辨率：≤15min@1km-20km；1h@70-100km
风速测量精度：≤2m/s@1km-20km；±5m/s@90km
工作方式：全天侯24小时连续观测
6. 设备的技术优势
该系统将配合其他部件组成目前世界上唯一一台双频平流层-对流层-流星雷达系统。采用先进的软件无线电技术和“数字雷达”的设计思想，可进行35MHz和53.8MHz双频收发，同时优化了低空风场探测和流星余迹风场探测性能，可同时实现地面-20km以及70-100km大气水平风场全天侯24小时连续观测和无人值守观测
7. 设备的应用行业
大气科学探测；临近空间环境研究等行业。
