空间电场定标系统

1. 设备全景图片

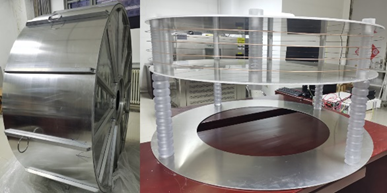

左图为外部的屏蔽箱，右图为内部的标定箱。

2.设备概况

品牌：非标

型号：非标

类型：空间电场定标设备

用途：对空间电场探测设备进行定标，用以提高仪器的测量精度、灵敏度等技术指标。

3. 设备功能简述

空间电场定标系统主要为空间电场探测设备的研制提供定标，以提高仪器的测量精度、灵敏度等技术指标，为空间电场研究提供准确和重要的观测数据。系统由正负稳压源、全封闭屏蔽式空间电场环境模拟装置（含屏蔽箱及定标箱）、监测与数据采集系统等组成。

4. 设备的技术特点

4.1定标精度高：本定标系统的电场模拟装置由直径1200mm的两块不锈钢圆形板组成，板间距为200mm，圆板背面与加强筋焊接为一体结构，保证了平面的尺寸精度。极板内圈、外圈共设置12根绝缘的聚四氟乙烯棒支撑，防止极板受重力影响的自然弯曲对标定精度产生影响。同时为减少极板边缘效应，设置4道等距的等电位环，等电位环之间用10M欧姆的水泥电阻串联，保证在相应高度差上产生相同的压降。标定时两板水平平行放置，高压源高压输出加在上下级板，下极板接正负高电压，上极板多点接地，整块极板处处保持和地面等势，保证了定标的精度。另外，一般的高压电源在低压工作部分，输出电源的波动较大，因此本定标系统的电源部分选择高压直流电源+低压直流电源的解决方案，既能够保证在大量程段的定标准确性，又能保证在小量程段，特别是应用于测量晴天大气静电场的400V/m以下范围的定标精度。

4.2数据传输稳定、全面、快捷：针对本定标系统专门研制的监测与数据采集软件能够快速对整个标定过程进行数据记录。稳压电源控制接口对高压源的输入电压进行调节，每调节一个节点，稳定10秒以上，等待电场输出稳定后自动记录电场强度信息，进行本地化存储、显示、图形绘制、历史数据查询等功能，并可根据电压源的输入情况，绘制“空间电场～时间”、“模拟电场～实测电场”等关系图，输出标定报告等功能。为空间电场探测设备的研制提供定标依据。

4.3低干扰：本定标系统的屏蔽箱是在上下圆板和侧板现场组装好、连接好电气线路后，进行焊接的，保证了整个屏蔽箱的绝对密封要求，防止外部电场影响到电场模拟装置，有效提高了信号采集的质量，减少了信号干扰。

5. 设备的技术参数

5.1 尺寸及重量：内部标定箱直径1200毫米，高度200毫米，质量约30公斤；外部屏蔽箱直径1600毫米，高度600毫米，质量约60公斤。

5.2整机参数：

电场标定范围：±(10～10⁵) V/m

标定精度：±10％

6. 设备的技术优势

该设备的电场模拟装置采用了独特的一体化结构设计，既保证了模拟环境的稳固性，也保证了和地面的等势；高压直流+低压直流电源的自动识别输入方式，既能够保证在大量程段的定标准确性，又能保证在小量程段的定标精度；再加上全封闭式的外部干扰屏蔽作用，均使得该设备的定标精度大为提高。

7. 设备的应用行业

仪器仪表；航空航天探测等行业。
