质子加速器束流精细调节系统

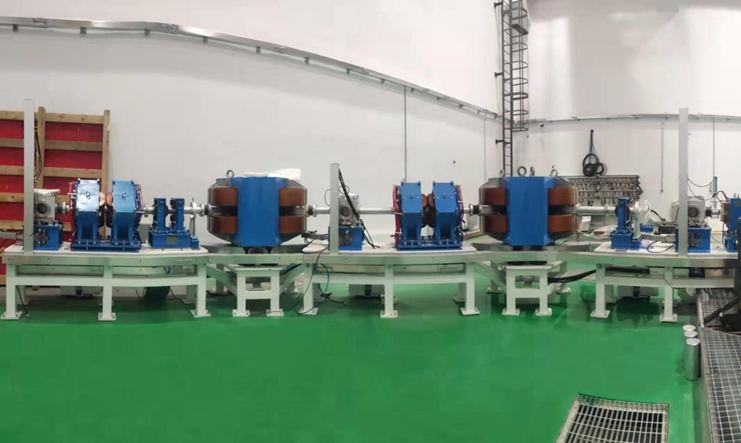

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：50MeV 质子加速器束流精细调节系统

用途：质子加速器束流精细调节系统用于质子束流的传输、偏转、整形，最终传输到终端进行辐照实验的设施。

3. 设备功能简述

质子加速器束流精细调节系统用于质子束流的传输、偏转、整形，最终传输到终端进行辐照实验。该系统可以提供专业的和充沛的空间中能质子辐照束流，并在设计上考虑未来辐照试验能力的拓展和提升。

该系统可对大量科学卫星载荷和军民卫星光学探测设备以及国产宇航用光电器件等突出的位移损伤效应、卫星及载荷用现代工艺器件较频繁的质子单粒子效应等进行实验研究。

4.  设备的技术特点

4.1结构紧凑：质子加速器束流精细调节系统主要由质子束流管道子系统、质子束流精确控制子系统、实验终端子系统三部分组成。

4.2传输稳定：质子束流管道子系统主要由引出设备和束流偏转设备组成，将回旋加速器引出30MeV-50MeV的质子束流的方向进行偏转和控制，使质子束流可控并稳定的传输至实验终端三维移动平台。

4.3参数调节方便：质子束流通过质子束流精确控制子系统对质子束流的包络、辐照面积、均匀度和辐照强度等进行控制。

4.4移动精确：实验终端子系统的三维移动台可移动不小于500毫米，移动精度±1毫米的范围，实现样品的辐照位置的精确调节。

5.  设备的技术参数

6. 设备的技术优势

本系统对引出的不同能量的质子束流可调，以满足用户方对束流的实验要求。将质子能量可控在30MeV -50MeV范围，质子流强最大10µA，靶上束斑20cm×20cm。

7.  设备的应用行业

束流精细调节系统可应用于：航天工程任务；空间抗辐射技术；空间环境效应研究测试，电子器件研制等行业。
