µ子望远镜

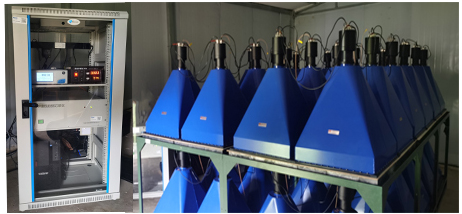

1. 设备全景图片
2.设备概况
品牌:非标
型号:非标
类型:地面宇宙线监测设备
用途:探测宇宙线与大气相互作用产生的次级μ子成份,用于空间环境监测预报研究。
3. 设备功能简述
μ子望远镜由闪烁体观测堆、电子学记录仪、监控平台和电源组成,用于探测宇宙线与大气相互作用产生的次级μ子成份,了解太阳活动特征及太阳爆发的对地有效性。闪烁体观测堆是µ子望远镜的前端部分,采用光导箱构造,探测面积为6平方米,用于采集宇宙线µ子信号。电子学记录仪是µ子望远镜信号处理的核心部件,主要由前端调理电路和FPGA逻辑电路构成,实现对观测堆采集的µ子信号的调理、放大、甄别、整形处理,以及对15个方向的μ子计数符合功能。监控平台实现宇宙线数据的收集、存储、显示、设备状态监控等功能,并将数据传输至数据中心。高、低压电源实现对光电倍增管、电子学记录仪等设备的供电。
4. 设备的技术特点
闪烁体观测堆采用光导箱构造,由48个50cm×50cm光导箱单元分上、下两层,每层24个按(6×4)组合排列,中间铺有5cm厚的铅层。宇宙线μ子从上层光导箱单元射入,穿过铅层后进入下层光导箱单元。μ子与光导箱底部的塑料闪烁体作用,产生荧光光子,通过光导箱收集到顶部的光电倍增管中,转换为电信号。上、下两层48通道的电信号通过前端调理电路的放大、整形、甄别后,送入FPGA逻辑电路。FPGA逻辑电路对输入的多通道信号进行分析、判选和符合计算,形成15个方向的μ子计数。前端调理电路的噪声低,抗干扰能力强。FPGA逻辑电路计算速度快,计数准确性高,长期稳定性好。
5. 设备的技术参数
闪烁体探测面积:6平方米
时间分辨率:1分钟
探测方向:15个
6. 设备的技术优势
μ子望远镜的电子学系统采用模块化设计,集成度高,信号质量好,运行稳定,便于维护。设备配有备份电源,能够应对日常停电,保持设备的连续观测。
7. 设备的应用行业
宇宙线探测;空间环境预报研究等行业。
