THz 信号特性分析系统

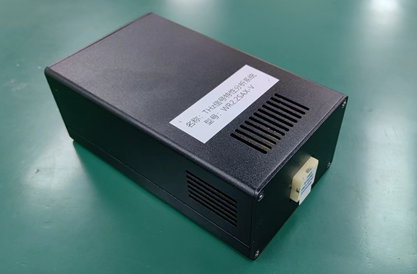

1. 设备全景图片

2.设备概况

品牌：ACST

型号：WR2.2SAX-V

类型：太赫兹信号特性测量设备

用途：结合频谱分析仪及微波信号源，用于测量太赫兹信号频谱特性。

3. 设备功能简述

THz信号特性分析系统主要由可测试最高500GHz频率信号特性的分析仪组成，可完成星载太赫兹空间信息系统的频谱纯度、噪声电平以及带外杂散等特性的测试和标定到500GHz频率接收系统在不同辐射背景噪声环境的特性。

4. 设备的技术特点

4.1测试频率高：THz 信号特性分析系统主要由WR2.2SAX主机及其供电适配器组成，测试频率最高可达500GHz。

4.2中频带宽宽：利用THz 信号特性分析系统的变频功能将太赫兹信号进行频谱搬移，最终将太赫兹信号下变频至中频，并由频谱分析仪进行信号的处理，从而得到待测信号的频谱信号特性。中频带宽可达40GHz。

5. 设备的技术参数

5.1 测试频率范围：325-500GHz；

5.2最大中频带宽：40GHz；

5.3变频损耗(SSB)：典型值 14-16dB；

6. 设备的技术优势

通过特有的技术将太赫兹波信号下变频至基带信号从而有效抑制谐杂波，从而使得测量频谱更纯净。

7. 设备的应用行业

  遥感科学研究；大气科学探测；雷达及通信等行业。
