星载太赫兹主动探测信号模拟系统

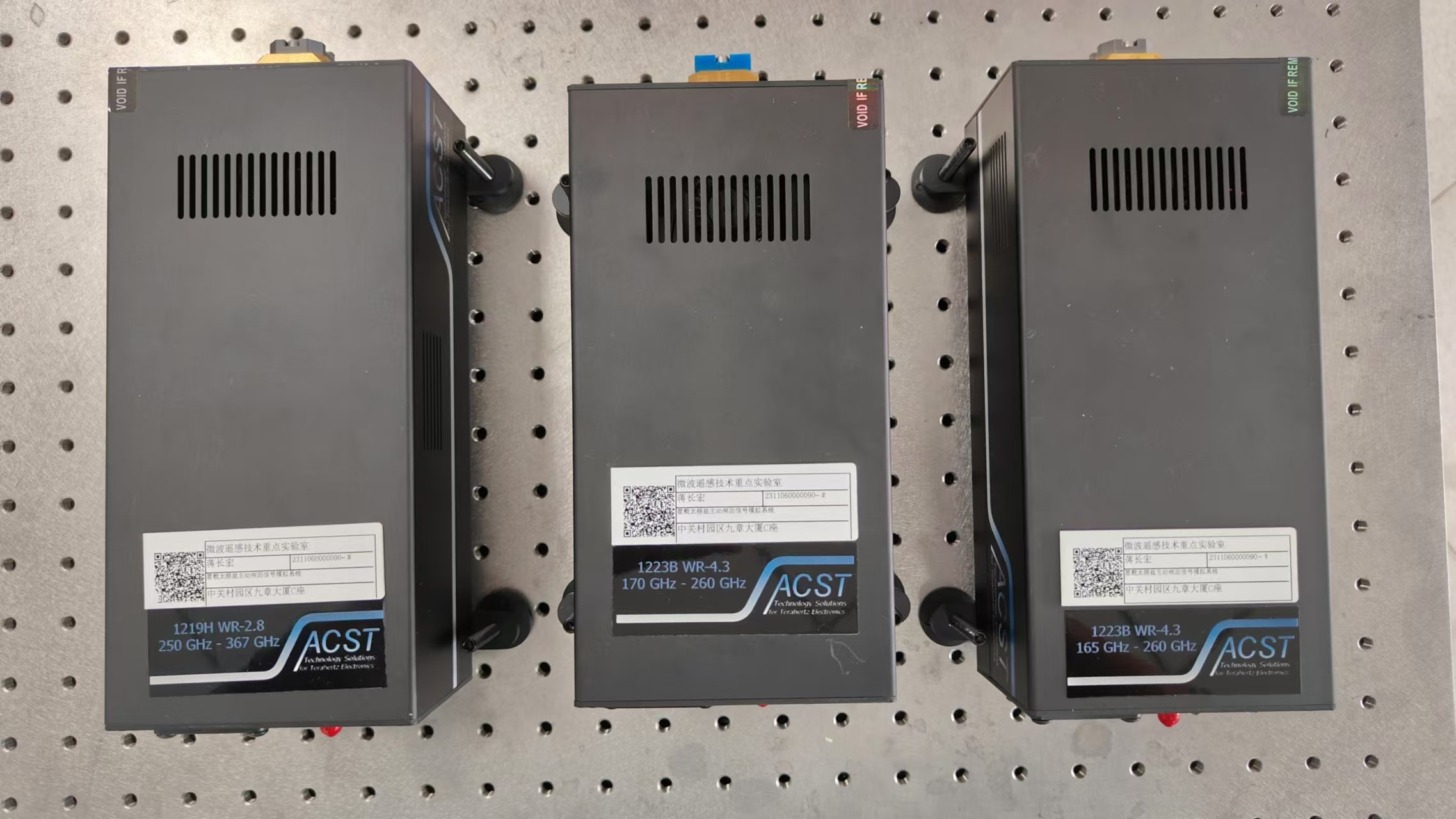

1. 设备全景图片

2.设备概况

品牌：ACST

型号：ATX-2.2-1.0

类型：太赫兹信号源

用途：与毫米波信号源、高速率波形发生器可组成太赫兹频率信号源，用于雷达、通信、遥感等接收机性能测试。

3. 设备功能简述

星载THz主动探测信号模拟系统用于输出高达1100GHz频率的模拟、数字调制波形信号，满足星载THz主动探测载荷系统的调制/解调器、宽带窄脉冲波形处理电路的性能调试和测试，标定关键波形参数。系统输出的模拟信号，满足太赫兹目标探测、检测以及目标测距、测角与成像实验的测试要求。

4. 设备的技术特点

4.1覆盖频率范围宽：提供最高频率可达1100GHz的太赫兹信号。

4.2输出功率高：在750-1100GHz频段输出功率最高可达-15dBm以上。

5. 设备的技术参数

5.1 工作频率范围：330-1100GHz；

5.2输出功率(典型)：-3dBm@330-500GHz、-5dBm@500-750GHz、-15dBm@750-1100GHz

6. 设备的技术优势

该设备输出功率高，作为测量信号源时，在相同条件下可提供更高的信噪比或动态范围。

7. 设备的应用行业

  雷达、通信、遥感以及射电天文等行业。
