显微FTIR光谱仪

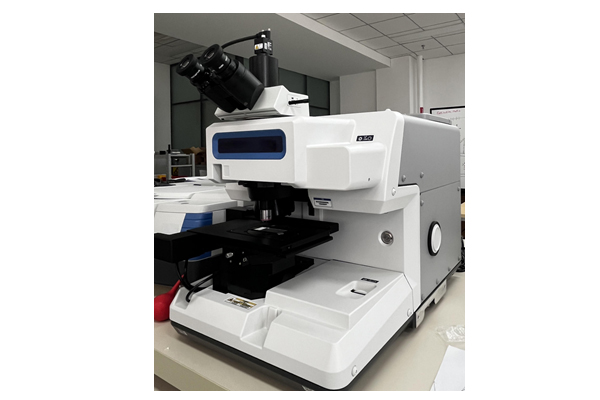

1. 设备全景图片

2.设备概况

品牌：***

型号：***

类型：分析仪器

用途：进行显微中红外透射、反射光谱测量。

3. 设备功能简述

显微FTIR光谱仪是一种将光学显微镜与红外光谱测定原理结合使用的先进分析仪器。能够准确地确定各类地质类样品的矿物组成、化学成分等。该仪器具有极高的空间分辨率，其显微镜测量孔径可达到10微米或更小，能够方便地在显微镜观察下选择样品的不同部分进行分析。同时支持单点测量、线扫描和面扫描测试。

4. 设备的技术特点

4.1 高精度与高分辨率：采用了全新的专利光路设计，突破了传统红外显微镜的衍射性能极限，实现了更高的空间分辨率。这种设计使得仪器能够更清晰地捕捉样品细节，提高分析的准确性。配备500万像素的USB3摄像头，可见光波段分辨率达到1微米，进一步增强了图像的清晰度和细节表现能力。

 4.2 适应性与灵活性：能够应对常规到微米级各种尺寸、固态/液态/气态等各种类型的样品，具有广泛的适用性。可根据需要配置MCT或InGaAs检测器。提供偏振等可见辅助功能。

4.3操作简便与智能化：全自动物镜切换，实现不同可见观察和红外测试模式的自动切换，简化了操作流程。全新工作流模式软件控制：即使无经验的操作者也能快速成功完成分析任务，降低了操作门槛。

5. 设备的技术参数

5.1 系统规格

1）扫描速度：65 张光谱/秒（MCT 检测器）

2）空间分辨率：优于 1µm(可见光图像)；优于 10µm(红外测试)。

3）光谱范围：7,800 – 650 cm-1 (MCT-A)；12,000-4,00 cm-1(InGaAs)

4）光谱分辨率：0.09cm-1

5.2 视频观测部分

1） "真实所见" (TruView™)技术：无光阑遮蔽。无光阑遮蔽。数据采集、马赛克视图及

图像采集过程中样品真实可见。

2）观察样品：双筒目镜和数码相机，可自由切换。

4）数码相机：500 万像素。

5.3 显微镜光学

1） 红外物镜：15 倍衍射限制物镜与聚光镜。可根据透射、反射、ATR 不同采样模式自动优化聚光镜位置，自动聚焦。

2） N.A.值(15 倍红外物镜)：0.65

3） ATR 物镜：锗晶体 Tip ATR、350 µm。

4） 光阑：全自动，可旋转刀口光阑

5） 红外偏振：软件控制自动插入、旋转；适用透射、反射、ATR 模式

6） 检测器：液氮制冷 MCT-A 检测器和室温铟镓砷检测器。

5.4 样品平台

1）通过软件控制或操纵杆操作。

2）样品厚度：40 mm。

3）最大载重：5 kg。

4）内置 ATR 压力传感器(自动 ATR 接触指示)。

5）成像速度超过 10 张谱每秒。

 6. 设备的技术优势

该设备具有高精度与高分辨率，能适用多种类型样品的测试需求，可根据谱段需求灵活配置检测器类型，并能进行ATR及偏振光谱测试。操作简便智能，可以进行单点、线扫描、面扫描等测试。

7. 设备的应用行业

地球科学、行星科学与材料科学领域。
