多探头圆环设备

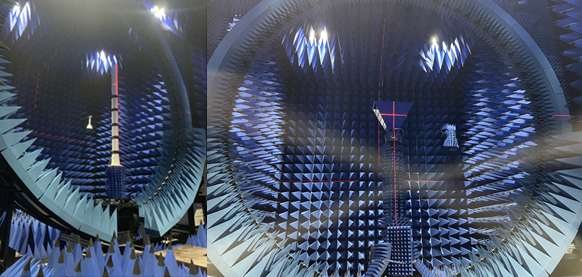

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：天线方向图测量系统

用途：对单元/阵列天线进行方向图、增益以及相位中心等参数进行快速的测试和校准。

3. 设备功能简述

多探头圆环系统作为大口径微波成像载荷全口面定标系统的组成部分，旨在对单元/阵列天线进行方向图、增益以及相位中心等参数进行快速的测试和校准。同时为馈源干涉实验提供一个球面目标，用于完成球面目标响应等实验。

多探头圆环包含63+1（参考信道）个探头，每个探头对应一个电子开关，以进对天线方向图俯仰面的电子扫描；转台及其伺服系统包括天线支撑台和水平面旋转驱动器，控制装置通过驱动机电马达以对天线的方向图进行方位面的旋转；电波暗室提供一个能够屏蔽外界电磁干扰、抑制内部电磁多路径反射干扰、对来波能够几乎全部吸收的相对寂静的电磁测量环境；测试仪表包括矢量网络分析仪被用作射频源/接收器。

4. 设备的技术特点

  多探头技术使原本需要用机械运动完成球面信号收集的过程转变为通过电子扫描，使测量时间大幅减少，使测试所需要的时间极大地缩短，从某种程度上来说多探头技术甚至改变了天线研发工作的工作方式。

5. 设备的技术参数

5.1 测试频率范围：0.4GHz～6GHz；

5.2 探头数量：64个；

5.3 圆环直径（内径/外径）：4.2m/5.194m；

5.4 可测试最大天线口径：2.73m；

6. 设备的技术优势

该设备相比于传统到远场测试方法，提出了球面近场探测方式，探测速度快，探测精度高，通过近场远场转换以及地检界面灵活处理，使的用户使用更方便，更灵活。

7. 设备的应用行业

    地面站；仪器仪表；大气科学探测；航空航天探测等行业。
