光源辐亮度测量与标定系统

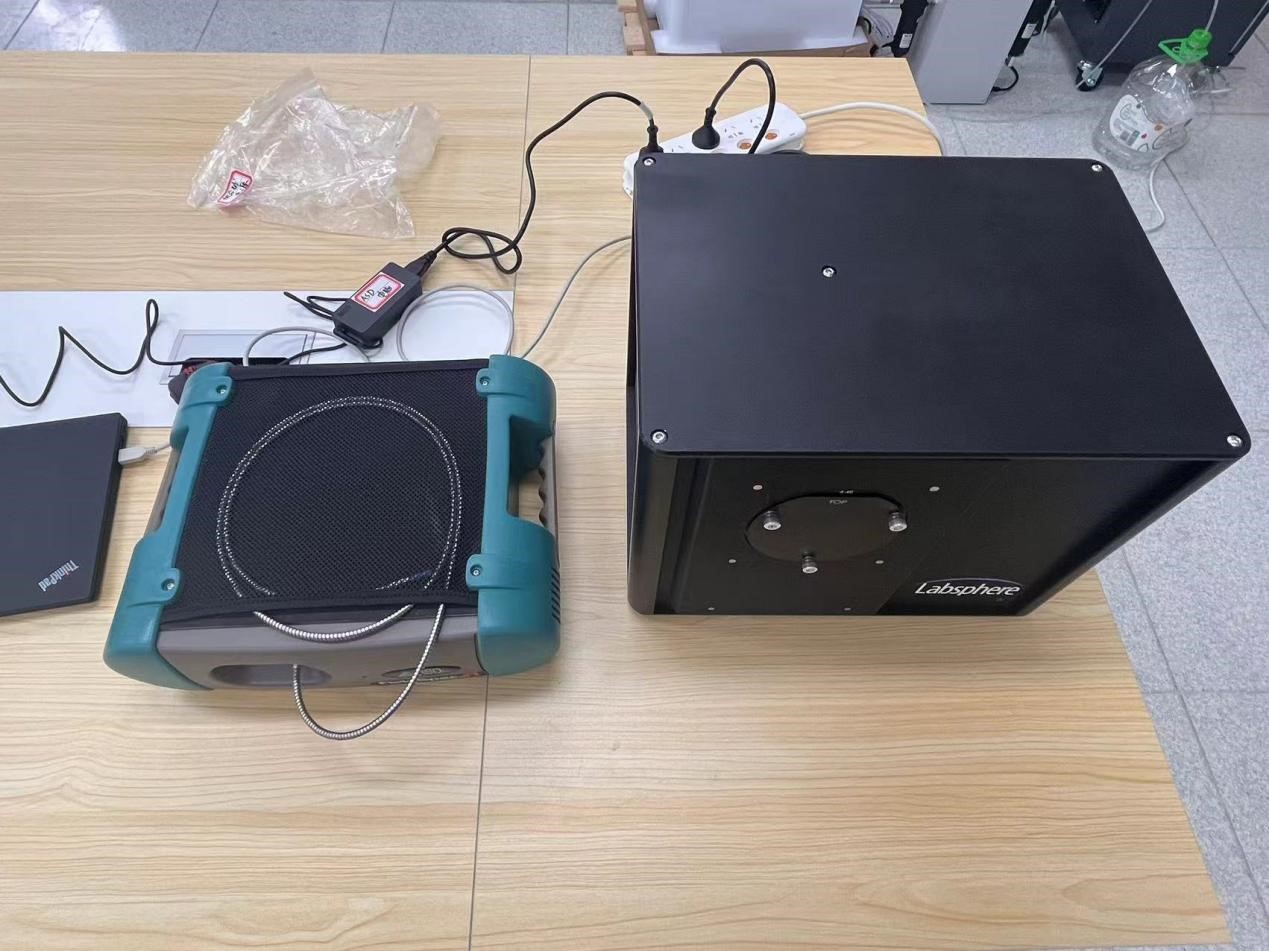

1. 设备全景图片

2.设备概况

品牌：泰达光电+蓝菲

型号：TDGD- 2500/PT- 1000-W

类型：光谱分析仪器、积分球标准光源

用途：可见-近红外反射、透射光谱测量；光源辐亮度标定；探测器辐射定标。

3. 设备功能简述

TDGD- 2500光谱仪是一款功能强大的可见-近红外光谱仪，它集成了多种先进技术和设计，能够满足各种复杂分析任务的需求。配备蓝菲PT-1000-W积分球标准光源，能够对探测器的光谱响应进行辐射定标。整个系统具备对光源辐亮度进行测量与标定的能力。

4. 设备的技术特点

4.1光谱范围广：光谱仪350-2500 nm。

4.2 准确性和稳定性高：共有三个探测器：VNIR 探测器：350-1000nm） 512 像元 Si 阵列检测器 SWIR 1&2 探测器：1001-1800nm） &1801-2500）InGaAs 检测器，TE 制冷。积分球光源面均匀性 >94 % over 180°FOV，提供均匀光源。配备具有绝对反射率的定标板。

4.3 信噪比高：信噪比：9401:1@700nm；10608:1@1400nm；11550:1@2100nm。

4.4 操作方便：可根据需要一键自动切换测试数据类型（DN值、相对反射率、绝对反射率等）；根据测试样品材料自动调整积分时间。光谱仪既可以使用Wifi无线连接，又可以使用网线有限连接电脑。

4.5 可靠性高：定标板与积分球均具有绝对反射率数据，可以对ASD光谱仪进行双重标定。

5. 设备的技术参数

（1）光谱辐亮度计（含标准光源及标准板）

1）波长范围：350-2500 nm；

2）光谱分辨率：3nm@700 nm; 6nm@1400 nm; 6nm@2100 nm；

3）扫描时间：100ms；

4）信噪比：9000:1@700 nm 和 1400 nm；4000:1@2100 nm；

5）辐射校准精度：<3.5%@400 nm; <3%@700 nm; <3%@2200 nm；

6）检测器通道数：≥512@350-1000 nm; ≥1040@1001-1800 nm; ≥1040@1801-2500 nm；

7）等效噪声辐射：VNIR: 1.0×10-9W/cm2/nm/sr@700 nm SWIR1: 8.0×10-9W/cm2/nm/sr@1400 nm SWIR2: 8.0×10-9W/cm2/nm/sr@2100 nm；

8）杂散光：≤0.02%@350-1000 nm; ≤0.01%@1000-2500 nm；

9）波长重复性：≤0.1 nm；

10）波长准确度：≤0.5 nm；

11）数据输出通道数：2151；

12）探测器：VNIR 探测器：350-1000nm 512 像元 Si 阵列检测器； SWIR 1&2 探测器：1001-1800nm &1801-2500nm InGaAs 检测器，TE 制冷；

13）最大辐射：VNIR 2 倍太阳光；SWIR 10 倍太阳光；

14）通讯：内置无线网卡，支持无线通讯；同时具备以太网卡接口，支持有线通讯；

15）光纤：光斑直径 10 mm 光纤及配套探头，用于实验室矿物等样品测试；

16）测试杯：提供粉末样品专用测试杯，提高样品光谱质量，并避免污染探头；

17）光纤检查器：提供光纤检查器，用于检验仪器跟光纤性能；

18）供电线：提供车载供电线，方便用户野外测试；

19）数据采集软件：专用光谱采集与处理软件，具备矿物、岩石、土壤等样品的光谱采集功能。

（2）积分球标准光源

1）相关色温：2800K ± 100K；

2）面均匀性：94% over 180° FOV；

3）预估开口亮度输出cd/m2）：0 to 50,000；

4）预估开口照度输出lux)：0 to 150,000；

5）预估峰值辐亮度μW/cm2 -sr-nm @ 1050 nm）：180；

6）系统动态范围 Steps：1.20E+04；

7）系统动态范围/Bits/dB：4.85E+04/15/93；

8）典型寿命：＞500hrs。

6. 设备的技术优势

该设备具有高稳定性与高信噪比，能适用多种类型样品的测试需求，可根据需求灵活切换测试数据类型，具有高灵敏度和高光谱分辨率，测试效率高。自动化设计，可拓展性强，操作简便智能。具有可标定积分球光源，结合经过NIST溯源的定标板，可对光谱仪进行双重标定，具有较高的数据可靠性。

7. 设备的应用行业

地球科学、行星科学与材料科学领域。
