冷等离子体测试定标系统



1. 设备全景图片

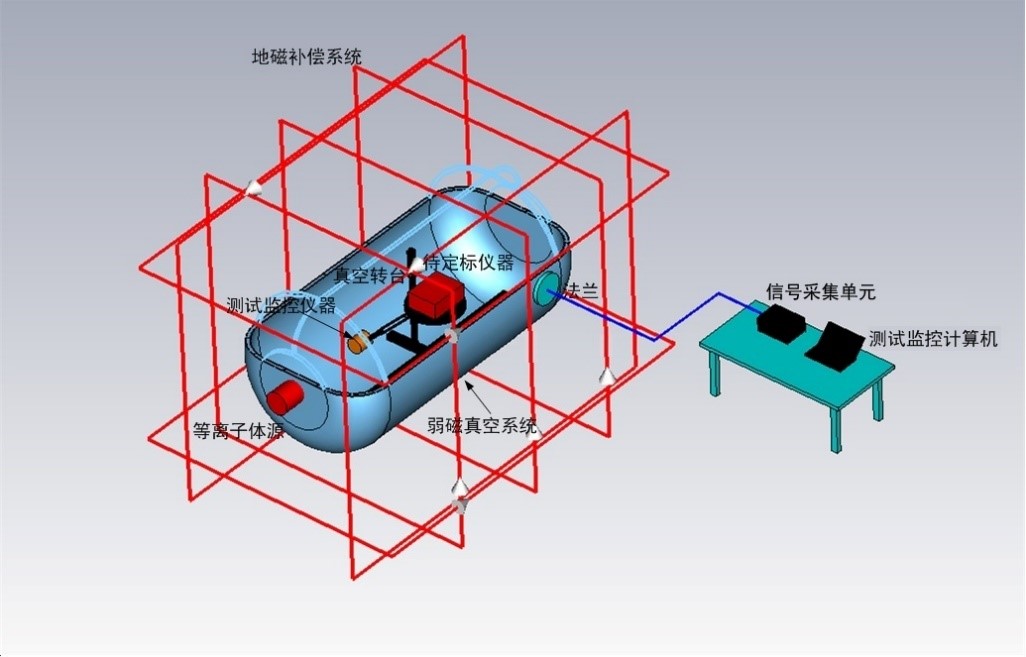

图1朗缪尔探针等离子体测试系统组成

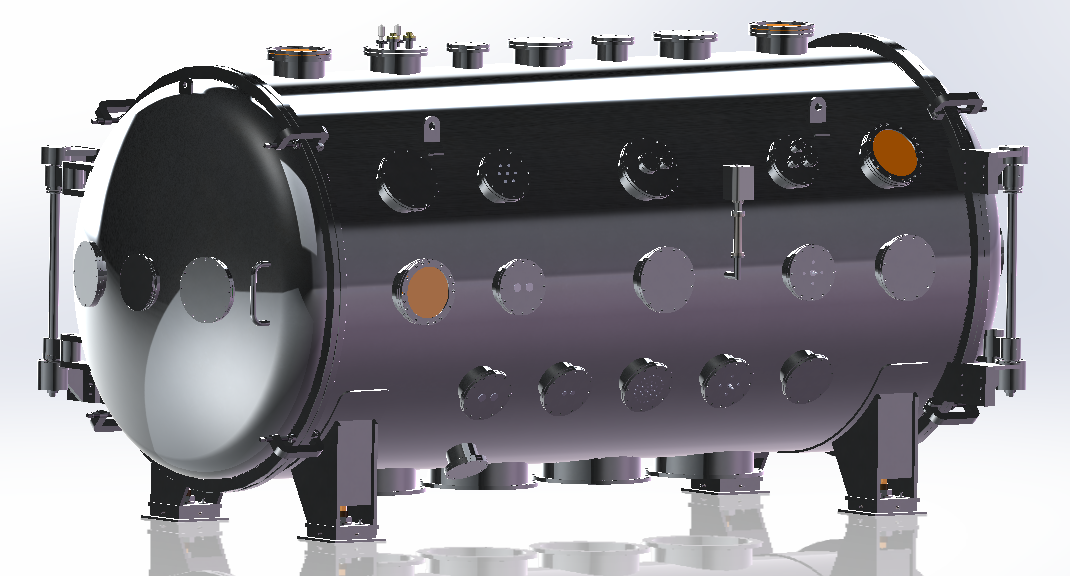

图2 真空靶室


图3 真空转台





2.设备概况

品牌:无

型号: 非标定制

类型:地面测试定标系统

用途:该设备主要用于模拟空间冷等离子体环境和仪器定标所需的真空环境,为等离子体探测载荷提供符合指标要求的冷等离子体环境,完成相关仪器的定标任务。

3. 设备功能简述

1. 产生低温、低密度冷等离子体;

2. 提供弱磁、高真空环境;

4. 设备的技术特点

冷等离子体测试定标系统由弱磁真空系统,冷等离子体源,磁场补偿系统,热离子束源,测试监控系统,真空转台系统和中控系统7部分组成。通过系统集成,7个部分互相配合,实现对电离层等离子体的模拟再现。该测试系统,电子温度可低至0.1~0.3eV,电子密度可低至1×105cm-3的量级,能够模拟再现电离层的主要特征状态,用于星载等离子体探测载荷等离子体环境测试以及卫星设备表面充放电研究,可以为空间等离子体就位探测载荷提供地面定标服务。

5. 设备的技术参数

5.1等离子体源技术参数

l  离子种类:Ar+

l  束流离子能量:10eV~30eV可调

l  等离子体温度:<10000K

l  等离子体密度:<5×106cm-3、

l  束流稳定性:优于10%/小时

5.2真空靶室和转台

l  真空靶室尺寸:Φ2000mm×4000mm;

l  工作真空度:≤1×10-4Pa

l  1维平移:3600mm

l  平移精度:优于1mm

l  1维转动(可拆卸):±90°

l  转移精度:0.1°

l  最大承重:20kg

6. 设备的技术优势

等离子体源可产生低密度、低温度的冷等离子体。

真空靶室和真空转台为无油、弱磁设备,可产生高真空、弱磁环境并可控制仪器方位。

7. 设备的应用行业

等离子体、太空探测、探测器定标等。
