干涉条纹快速检测系统

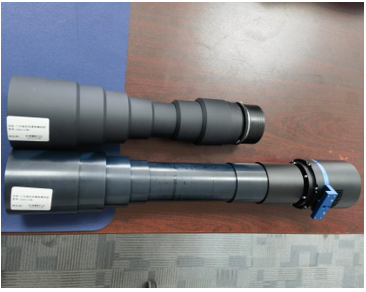

1. 设备全景图片

2.  设备概况

品牌：磨石(北京)光电技术有限公司

型号：CameraIMs

类型：光谱成像设备

用途：对工作于600nm-1.7um波段的空间外差干涉仪在胶合、装调、整机集成过程中产生的干涉条纹进行快速检测，并对空间频率、条纹衬比度等关键参数进行快速计算和显示。

3.  设备功能简述

主要用于空间外差干涉仪核心干涉部件胶合和整机装调和集成过程中快速检测干涉条纹的变化，从干涉条纹中提取所需的空间频率、Littrow角和干涉条纹衬比度等代表干涉部件性能的参数指标，便于进一步在六个自由度方向控制高精度机械支架，调整空间外差干涉仪与其它光学和机械部件的相对角度和距离。干涉条纹快速检测系统主要由可见光波段快速成像单元、近红外波段快速成像单元和参数可视化单元组成。可见光波段和近红外波段快速成像单元分别在600-900nm和1000-1700nm光谱范围内对快速变化的干涉条纹进行成像，参数可视化单元主要对干涉条纹，以及反映空间外差干涉仪空间频率和干涉条纹衬比度等的关键参数进行可视化。

4. 设备的技术特点

4.1 干涉条纹动态监测：在胶合、装调及整机集成过程中，系统可实时捕获干涉条纹的动态变化，通过高精度算法从条纹特征中解算出空间频率、Littrow角及条纹衬比度等核心参数，为干涉部件的性能评估提供直接依据。

4.2 宽光谱快速成像：适用于可见光波段（600-900 nm）和近红外波段（1000-1700nm），采用高速CMOS传感器，支持毫秒级条纹成像，适用于高对比度条纹的实时分析。

4.3 多参数可视化平台：参数可视化单元集成条纹图像增强功能，直观呈现空间频率稳定性、Littrow角偏差及条纹衬比度等关键指标，辅助工艺人员快速定位调整方向。

5. 设备的技术参数

工作距离：大于140mm；

靶面尺寸：≥5.12mm * 5.12mm；

探测波段：600nm-1700nm

6. 设备的技术优势

该设备聚焦于空间外差干涉仪核心干涉部件胶合及整机装调集成场景，具备独特的技术优势：搭载的先进检测系统可在毫秒级时间尺度内精准捕捉干涉条纹动态变化，通过自研算法实时解析空间频率、Littrow 角、干涉条纹衬比度等关键性能参数。可见光成像单元覆盖 600-900nm和1000-1700nm，实现宽光谱范围的干涉图像高速采集；参数可视化单元不仅能动态呈现干涉条纹实时形貌，更可同步映射空间频率分布与衬比度量化图像，为六自由度高精度机械支架提供亚微米级控制反馈，显著提升复杂光机系统的装调效率与集成精度。

7. 设备的应用行业

仪器仪表；大气科学探测；航空航天探测等行业。
