遥感探测模拟与定标系统

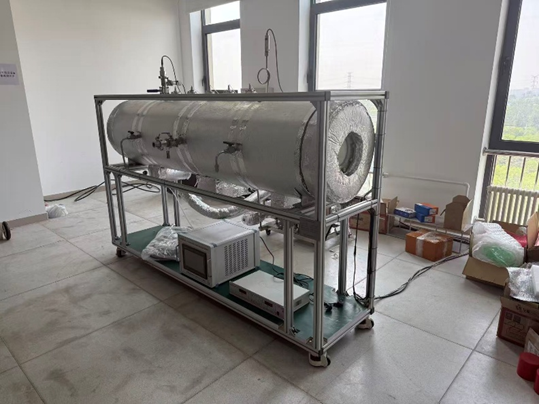

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：遥感探测模拟与定标系统

用途：对遥感探测所需环境进行模拟，满足探测所需要的温度、压力、气体组分环境等。

3. 设备功能简述

遥感探测模拟与定标系统，主要包括配气系统、温度调节系统、气罐各1套，对气罐配比不同种类及比例的气体，并进行温度调节，以实现气罐对行星大气环境的模拟。

4. 设备的技术特点

4.1 达温快：高温试验时，以空气作为介质，加热后，对气罐进行换热。提高换热气体介质入口温度，增大温差进行换热，缩短升温时间。低温试验时，液氮作为换热介质，利用相变沸腾换热，降温时间短。

4.2 气罐温度均匀性高：气罐内部长度方向采用整体铜屏进行传热，路径方向温度较为均匀。

4.3 无污染源：温度调节系统与模拟气罐进行间壁式换热，无直接接触，不污染气罐环境。

4.4 设备集成度高：温度调节系统集成成撬，模拟气罐架子与配气成撬，模块化设计，设备更加简易、易操作、易安装搬运。

4.5 自动化程度高：输入目标参数，PLC模块和电脑进行自动控制，自动调节。

5. 设备的技术参数

5.1 尺寸及重量：模拟气罐尺寸：窗口φ154mm；长度2.1m；窗口离地高度1140mm，可上下调节10mm；总高约1.7米，重量约320kg。温度调节系统集成成撬，尺寸约0.5*0.5*1.2m，重量约35kg。

5.2整机参数：

1)模拟气罐内尺寸：≥φ150mm×2m；

2)控温范围：-170~+160℃，控温精度±2℃；

3)配气压力调节范围：0.1~3.5×105Pa（A）；

4)配气流量：≥2L/min，控制精度±1%P.S.

6. 设备的技术优势

该设备所提供环境，内径较大，路径（长度）较长，且路径方向温度均匀性较好。

7. 设备的应用行业

地球大气探测实验室模拟；深空探测行星大气实验室模拟；频谱仪频率标定。
