冲击响应谱台

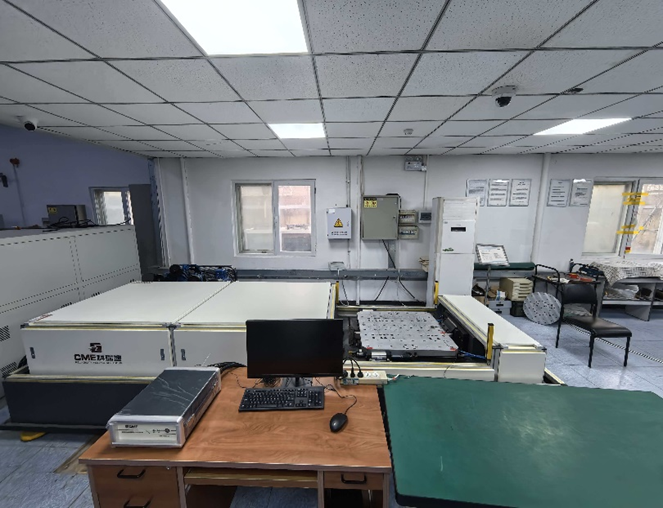

1. 设备全景图片

2.设备概况

品牌：陕西科瑞迪机电设备有限公司

型号：CJ-200

类型：力学冲击环境模拟设备

用途：冲激响应谱力学试验。

3. 设备功能简述

冲击响应谱台是一系列具有不同固有频率，受到相同冲击激励响应的单自由度线性系统的总结果。在受到相同冲击激励时，不同固有频率的构件间相互作用会使产品经受更大的应力作用，更真实模拟和反映产品经受冲击时的响应状态，因此冲击响应谱试验机能更真实地考核评定各类产品或包装的抗冲击性能，评估产品在冲击环境下的可靠性和结构的完好性。

4. 设备的技术参数

4.冲击响应谱台技术指标：

1.最大载荷：200kg；

  2.大小台面主要技术指标

1）响应板尺寸：800mm×800mm；

2）冲击响应加速度：2000～100000m/s2；

3.冲击响应谱控制容差：±6～9dB；

4.冲击响应谱上升斜率：5～12dB/Oct；

5.拐点频率:200～3000Hz

6.最大响应频率范围：10kHz；

7.测量频率范围：≥10kHz；

8.响应谱计算频率范围：5Hz～10kHz；

9.冲击波形：衰减的复杂振荡波形；

10.计算机控制测量，具有时域、频域信号测量和冲击响应谱测量及分析功能。

11.工作模式：气动水平式；

5. 设备的技术优势

采用压缩气体能量提供冲击能量，推动冲击锤冲击共振板，产 生高能冲击。与传统的摆锤冲击响应谱测试仪相比，具有能量高、性能稳定、可靠性高、重复性好、调整 方便、安全环保等优点。

具体表现在：1.系统采用气动储能驱动冲击锤，驱动力大，响应速度快，结构可靠； 2.通过调节气压来调节驱动冲击能量，操作方便，效率高。 3.响应谱专用底座，可提高响应板的安装位置，方便用户安装试件和调整垫片。此外，响应板安装位置的刚 性大大提高，使其更好地固定在地基上，承受较大的冲击载荷。 4.设计了两级安全断路器，以充分保护操作人员的安全。 5.操作软件具有冲击响应谱仪控制、冲击数据采集、响应谱分析等功能。

6. 设备的应用行业

主要应用于航天、航空、船舶等研究领域。
