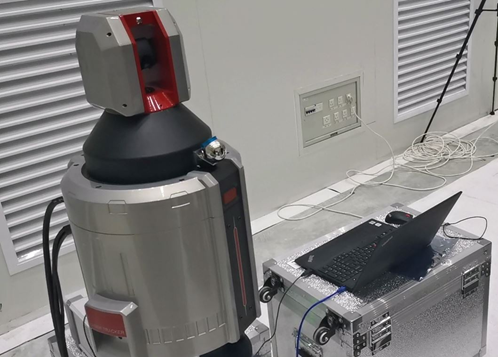

1.设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：空间位置坐标高精度测量设备

用途：空间位置坐标高精度测量。

3.设备功能简述

三维激光跟踪测量仪针对航天器件高精度装配、航天结构机构地面运动试验，以及空间运动目标微动物理参数测量，提供高精度的激光跟踪测量技术支撑。

4.设备的技术特点

4.1空间几何信息高精度测量：该装置采用激光测距与二维精密测角原理，可以实现对具有高精度装配需求的航天器件装配过程进行空间三维位置、距离、尺寸等装配要素进行高精度实时跟踪测量、定位。

4.2空间运动参数信息反演：该装置配置激光干涉测距单元（IFM）、激光绝对测距单元（ADM）、二维精密跟踪转台等高级部件，能够对航天结构机构地面运动试验中的距离、速度、角速度等运动参数能够进行一定直接或间接测量反演。

4.3设备操作简易：三维激光跟踪测量仪由激光跟踪测量系统主机、电控单元、跟踪靶球、三脚架、大气参数传感器、计算机及系统软件组成，只需将主机头部对准安装到被测部件上的跟踪把球即可完成连续跟踪测量与数据输出，操作简易快捷。

5.设备的技术参数

5.1尺寸及重量：三维激光跟踪测量仪主体直径285mm、高535mm，质量25.3kg。

5.2整机参数：

动态目标跟踪： 能够跟踪不低于5m/s速度移动的目标

空间坐标测量精度：15ppm

空间角度测量精度： 1″

测量目标距离范围： 0-10米

水平角测量范围：±300°

垂直角测量范围：±45°

6.设备的技术优势

三维激光跟踪测量仪采用模块化独立设计，通过合理的对接安装接口设计，实现了系统集成安装与调试的便捷。测量仪采用光学器件位置的合理优化设计，使其体积最小化，用最少的器件达到了对输出光束的要求。采用高精密二维转台设计，实现了高稳定的结构布局与机构运动，便于系统装调与误差控制。

7.设备的应用行业

空间位置高精度测量；空间运动参数高精度反演；航空航天。
