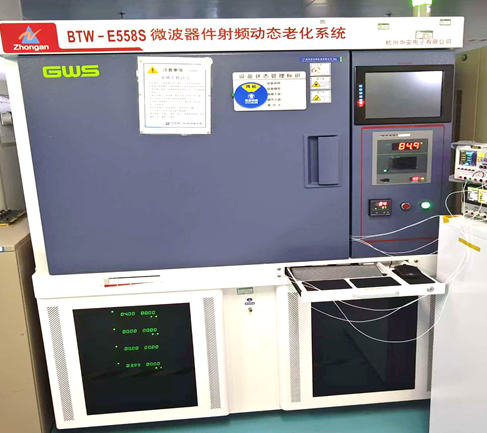

1.设备全景图片

2.设备概况

品牌：杭州中安

型号：BTW-E558S

类型：微波器件老化设备

用途：用于微波器件的动态老化。

3.设备功能简述

  微波器件射频动态老化系统是面向微波功率器件、微波开关、滤波器等产品的可靠性测试设备，核心功能是模拟器件实际工作环境，在施加射频激励信号与电应力的条件下，开展长时间动态老化试验，验证器件在额定或极限工况下的稳定性与寿命，为工程型号用微波器件的筛选、验收及可靠性评估提供数据支撑。

4.设备的技术特点

微波器件射频动态老化系统用于太赫兹器件的老炼和寿命试验，该系统适用于注入信号频率10MHz～1.5GHz（频率最小间隔10MHz）的小功率（耗散功率≤20mW）的微波器件/组件的连续波或脉冲信号的高温动态老化试验。系统经过分布式参数设计，提供8路独立电源，并能对每个工位进行回检，实时对太赫兹组件的老炼状况进行监视。通过对太赫兹器件进行高温老炼，可以剔出早期失效的产品。极早的暴露太赫兹组件的潜在缺陷和质量缺陷。

5.设备的技术参数

  16个老练通道；

  96个老炼工位，每工位独立监控

  输出电压0~30.0V输出电流0~20.0A

  温箱温度范围：室温～175℃

5.1.整机参数：

测量范围：10^-14-10^-9 S/m

分辨率：10^-15 S/m

通讯方式：RS422差分

数据率：10Mbs

工作温度：-60°C~+50°C

6.设备的技术优势

该设备可以将电应力、温度应力、微波信号集成一体，可以满足20mW以下的微波器件的老化功率需求更方便，还可以为器件提供30V以内的正负双路供电。

7.设备的应用行业

微波器件老化。
