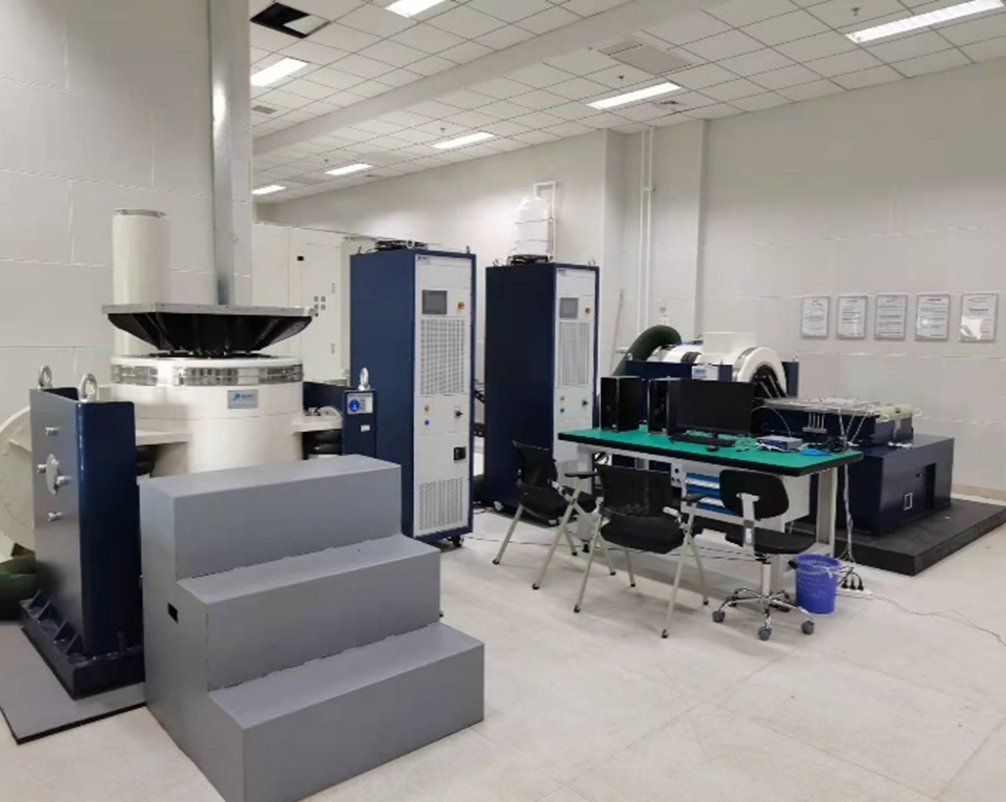

1.设备全景图片

2.设备概况

品牌：航天希尔

型号：IPA60H/544A

类型：力学振动环境模拟设备

用途：正弦振动、随机振动、半正弦波冲击等力学试验

3. 设备功能简述

系统采用了当前国际振动试验系统制造行业最先进的科技成果，如耳轴隔振，直线轴承导向装置。功率放大器采用开关式功率放大器，体积小、功率利用率高达90%以上、由于采用风冷噪声低，工作稳定可靠。振动台面行程51mm、台面速度高达2m/s、波形失真小、承载能力强、适合随机和冲击等力学试验。

4. 设备的技术参数

4.1振动台技术指标：

振动台技术指标：

正弦推力：5000kgf；

随机推力：5000kgf；

冲击推力：10000kgf；

频率范围：2～2800Hz；

持续位移：51mm；

冲击位移：51mm；

最大速度：2m/s；

最大加速度：981m/s2；

容许偏心力矩：>1000N.m；

台面尺寸：¢445mm；

载荷连接点：¢200mm8个¢400mm8个；

台面螺钉尺寸（标准）：M12；

动圈有效标称质量：55kg；

最大静态载荷：800kg；

轴向隔振频率：<3Hz；

漏磁：≤1mT；

尺寸（无包装）（LXWXH)：1605mm×1130mm×1375mm；

振动台质量：4500kg；

4.2功率放大器详细技术指标：

功放输出功率：60kVA

额定输出电压：320Vrms

输入驱动：满输出（320Vrms）时，1.5Vrms到10kΩ

信噪比：额定电阻负载，输出320Vrms，输入终端10kΩ时大于65dB

总谐波失真（额定输出时）：DC-500Hz时，<1.5%；500Hz-5000Hz时，<1.0%

每个功率模块盒最大输出功率：60kVA

输出电流波峰系数：≥3

直流稳定性：满输出电压时小于0.05%，线电压变化10%

频响：DC-4500Hz±3dB；10-3000Hz±1dB

中频增益≥80%

开关频率：150kHz

输入电压（标准）：380VAC,50Hz、3相

DC/AC转化效率大于90%

负载性质：阻性、容性、感性任意

并机均流不平衡度：≤10%

5.设备的技术优势

系统采用了当前国际振动试验系统制造行业最先进的科技成果，如耳轴隔振，直线轴承导向装置。功率放大器采用开关式功率放大器，体积小、功率利用率高达90%以上、由于采用风冷噪声低，工作稳定可靠。振动台面行程51mm、台面速度高达2m/s、波形失真小、承载能力强、适合随机和冲击试验。由于采用多种先进技术，关键零部件和材料采用进口件，加工制造又精益求精，IPA60H/M544A电动振动试验系统达到了同类产品国际先进水平。

6.设备的应用行业

IPA60H/M544A电动振动系统可以应用在电子、仪器仪表、汽车、航天航空、科学研究等领域。
