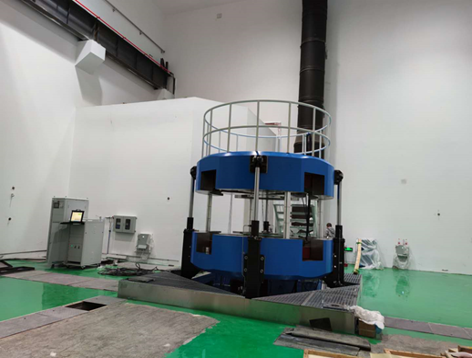

1.设备全景图片
2.设备概况
品牌：非标
型号：非标
类型：空间辐射效应测量设备
用途：加速器主要服务于空间辐射环境效应测试与分析，为航天器抗辐射防护设计、航天员空间环境安全保障等领域提供关键技术支持。
3.设备功能简述
怀柔50MeV质子回旋加速器设施能够用于光电及线性器件位移损伤效应、低轨道航天器单粒子效应、太阳电池辐射损伤效应、航天员空间环境效应等领域。怀柔50MeV质子回旋加速器设施主要由主磁铁、主线圈、高频系统、真空系统、离子源与注入线、束流管线、控制系统和剂量监测与安全联锁系统等部分组成，加速器结构紧凑、体积小、效率高、调节方便，关键技术指标达到国际先进水平，可提供能量范围在10~50MeV，束流强度1万~100亿个质子每平方厘米每秒，辐照面积20cm×20cm的质子辐照条件。
4.设备的技术特点
4.1结构特点：采用紧凑型回旋加速器方案，体积小、调节灵活。
4.2能量覆盖：质子能量可在10~50MeV范围内连续调节。
4.3先进指标：束流强度、能散度等核心参数达到国际同类装置先进水平。
5.设备的技术参数
5.1 尺寸及重量：回旋加速器直径约4米，高度2.5米，总重量约80吨，采用安装在加速器内部的潘宁负氢离子源产生负氢离子束
5.2整机参数：
l 质子最高能量：50 MeV
l 质子最低能量：10 MeV
l 束流密度：5×105～5×1010 p/cm2∙s
l 辐照面积：20 cm×20 cm
6.设备的技术优势
该设备主要由主磁铁、主线圈、高频系统、真空系统、离子源与注入线、束流管线、控制系统和剂量监测与安全联锁系统等部分组成，加速器结构紧凑、体积小、效率高、调节方便，关键技术指标达到国际先进水平。
7. 设备的应用行业
放射性物质研究；辐射探测器标定；材料位移损伤效应；元器件单粒子效应，生物体的辐射生物效应。
