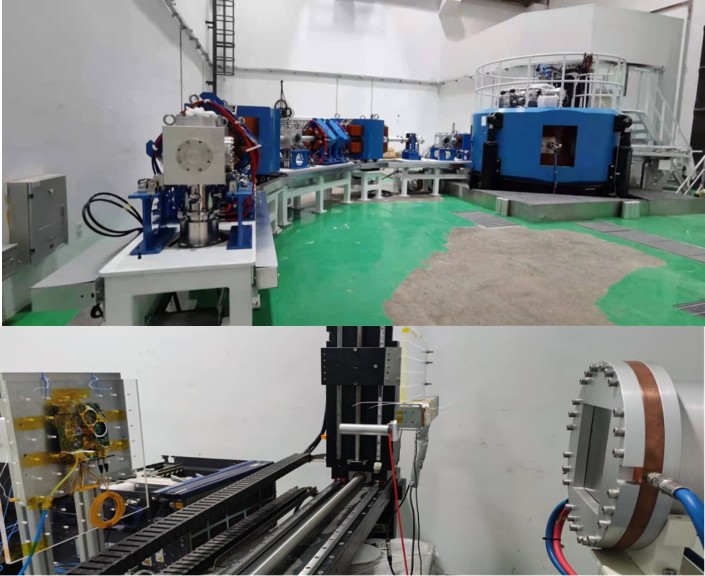

1.设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：空间辐射效应测量设备

用途：加速器主要服务于空间辐射环境效应测试与分析，能够进行航天器器件及电路板级质子单粒子效应试验，能够进行空间生物样品宽束、微束辐照试验测试及航天器探测器标定试验。

3.设备功能简述

空间辐射效应分析试验平台束流输运线与实验终端采用安装在加速器内部的潘宁负氢离子源产生负氢离子束。束流引出方式为剥离引出，引出效率高于99%。加速器最高引出能量50MeV，最低引出能量10MeV。束流从回旋加速器引出后经过两台45度偏转磁铁的偏转，到达空间辐射效应分析试验平台束流输运线与实验终端进行空间航天器及生物体位移损伤、单粒子效应及生物效应等测试。

4.设备的技术特点

4.1结构特点：终端结构紧凑、体积小、效率高、调节方便。

4.2能量覆盖：质子能量范围在29.1MeV~51.3MeV，束流强度9nA~10.1uA。

4.3先进指标：束流强度、能散度等核心参数达到国际同类装置先进水平。

5.设备的技术参数

5.1 尺寸及重量：终端配备有φ750mm×600mm工作真空度优于5×10-4Pa的真空试验腔，总重量约2吨，试验直接可通过远控端在垂直束线方向的平面二维移动，移动范围2000mm×500mm

5.2整机参数：

u  器件不需要开封装，质子在射程为10mm（铝中射程）；

u  样品面积小于200mm×200mm；

u  以大气环境下试验为主，实验室配备有φ750mm×600mm工作真空度优于5×10-4Pa的真空试验腔，若需真空试验需提前联系；

u  试验支架：大气试验时配备400mm×400mm样品固定支架；

u  承重10kg；

u  移动范围：试验直接可通过远控端在垂直束线方向的平面二维移动，移动范围2000mm×500mm。

6.设备的技术优势

为空间辐射环境效应测试与分析、空间抗辐射防护设计与应用研究提供重要测试条件，，为辐射环境探测及空间辐射环境应用等发挥重要作用。

7.设备的应用行业

可开展航天器单粒子效应、光电及线性器件位移损伤效应、太阳电池辐射损伤效应、空间生命辐射效应等相关研究。
