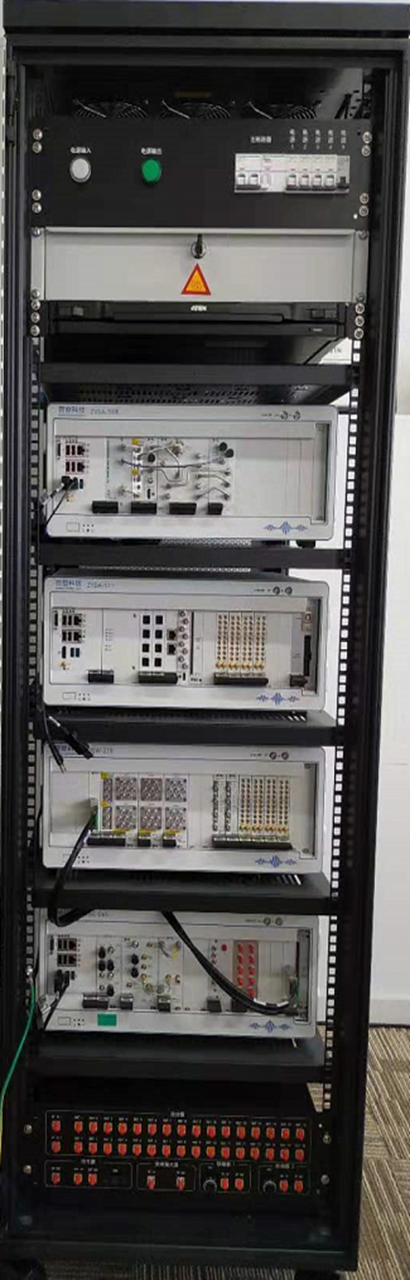

1.设备全景图片

2.设备概况

品牌：北京曾益科技有限公司

型号：非标

类型：微波载荷大规模数字相关处理器测试系统

用途：微波载荷中给多通道数字相关器进行测试和标定。

3.设备功能简述

• 大规模数字相关处理技术是空间科学卫星有效载荷主被动微波遥感探测器目前及未来发展的关键技术之一。多频段主被动微波遥感器接收通道数量多，系统规模大，数字电路速度快，数字相关处理规模大，复杂度高，高效率、高精度的自动测试系统是遥感器研制过程的必要条件。主要功能包括：

n  按照编程设定的流程，自动产生频率\幅度\相位可调节的中频信号

n  按照编程设定的流程，自动产生频率可调节的中频信号

n  自动产生幅度可调节的中频信号

n  自动产生相位可调节的中频信号

n  获取/存储系统数字后端科学数据及检测数据输出

n  自动分析、显示分析结果并存储

n  多通道干涉式辐射计相关性能测试

4.设备的技术特点

4.1测试通道多：通过功分和开关网络实现了数十个通道的信号产生。

4.2自动化：仪器通过多个控制器可编程自动化执行测试任务。

4.3软硬结合：基于板卡可二次开发需要的计算算法。

4.4设备简易：在结构上将各个组件高度集成，设备更加简易、易操作。

5.设备的技术参数

输入信号频率范围：250kHz~40GHz

信号电平：-80dBm~20dBm

功率测量灵敏度：-70dBm

可接收通道数：≥60

6.设备的技术优势

目前现有测试仪器存在许多不足，主要表现在：

• 手动测试效率低下，需要手动调节多台测试仪器周期长，效率低下；

• 测试结果的可重复性相对较差，随机误差导致测试结果离散度高；

• 时间分辨率低，肉眼观测对于一些快速变化的指标和夹杂的正确值中间的错误值很难发现和记录；

• 多次反复连接仪器和被测件，造成接插件和线缆的损耗加大，性能变差，造成测试误差较大；

• 测试数据的录入工作量大，后期数据的分析和处理比较薄弱，故障分析和定位困难。

    大规模数字系统采用高速数字采样及相关处理技术，性能测试工作量大。自动测试系统按照主控单元编程设定的流程，自动发生信号，信号频率\幅度\相位可调节。获取数字系统科学数据及检测数据输出，分析数据，计算数字系统性能参数，并显示存储，实现高效便捷可控的测试，同时减少了分散式测试设备引入误差。研制综合自动化测试系统非常必要。该系统通过软件系统（自动控制模块，综合测试模块，数据分析模块等）、系统测试输入模块、被测系统输出分析模块等各种信号和分析模块，完成对多通道大规模数字相关系统的调试、测试、性能分析，数据分析，故障定位等功能。

7. 设备的应用行业

微波综合孔径辐射计；多通道数字相关器。
