协议规范化检测系统

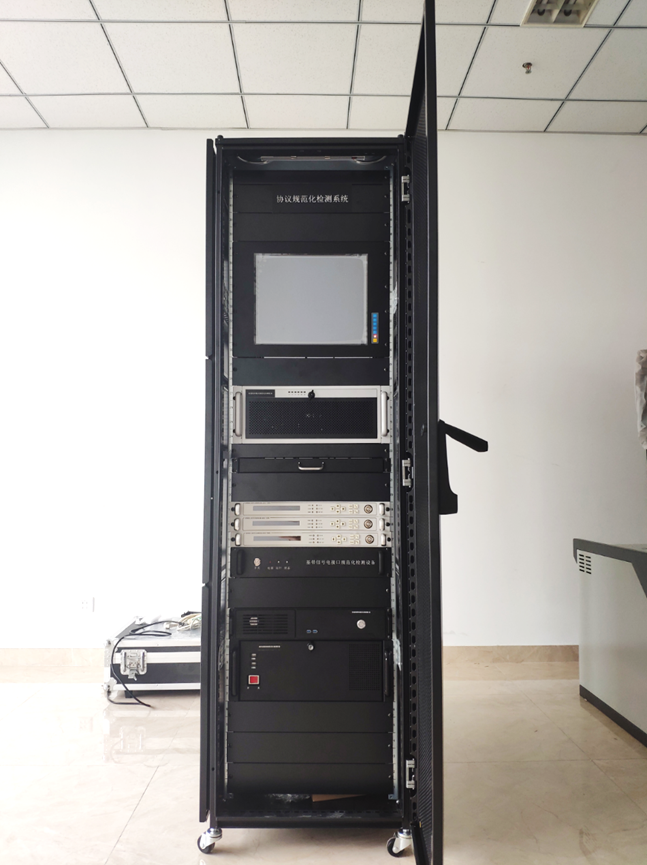

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：有效载荷集成测试装置

用途：采用标准化检测方法对新型探测载荷的数据组织方式和对外接口进行规范化检测。

3. 设备功能简述

协议规范化检测系统将关联规则挖掘、大数据等技术应用于对载荷研制过程的管理和载荷验收及质量把关中。采用标准化检测方法对新型探测载荷的数据组织方式和对外接口进行规范化检测，依据国内相关航天标准和卫星平台数据接口协议，物理层参照SFCG空间业务/ITU-R/CCSDS 401.0B等国际标准，链路层参照CCSDS、ESA/ECSS等国际标准，实现对载荷设备物理接口设计、信号传输方式、数据组织格式等与建造规范的符合性的检测。对不同研制机构、不同类型的载荷产品的研制过程进行规范化考核和监督，确保提交的载荷产品符合规范要求，各系统内部之间的一致性，以及与其他系统之间的兼容性。

4. 设备的技术特点

根据用户的测试需求，对用户的测试需求进行分析，生成相对应的测试用例；在物理层，射频接口规范化检测设备通过对物理层信号进行处理，输出相应的射频接口信息，如物理协议标准信息、频段信息等；基带信道电接口规范化检测设备输出信号的基带接口信息；信道编译码规范化检测设备输出信号的调制方式、编码方式信息；测控通信体制规范化检测设备能够与载荷设备之间进行数据通信，通过向载荷设备发送控制指令信息，采集载荷设备对指令的响应信息，根据遥测参数的变化情况，对载荷的通信控制接口进行规范化检测；在链路层，数据组织格式规范化检测设备通过对链路数据的处理，输出数据协议特征信息；最终，将测试结果输出给用户。

5. 设备的技术参数

n  检测频段：2200~2300MHz/8025~8400MHz/25.5-27.0GHz；

n  协议标准：CCSDS TM/TC/AOS；

n  调制解调方式：BPSK，QPSK，SQPSK（OQPSK），GMSK，8PSK，16APSK；

n  信道编译码：RS、卷积、LDPC、Turbo码；

n  RS：CCSDS（223，255）/（239，255），包括自然基，对偶基；

n  卷积译码方式：Viterbi解码（CCSDS标准1/2，3/4，4/5，5/6，6/7，7/8）；

n  LDPC：码率支持LDPC 7/8，LDPC 1/2。

6. 设备的技术优势

能够对载荷的各种接口和数据组织进行规范化、标准化检测。

7. 设备的应用行业

航空航天等行业。
