载荷测试管理与评估系统

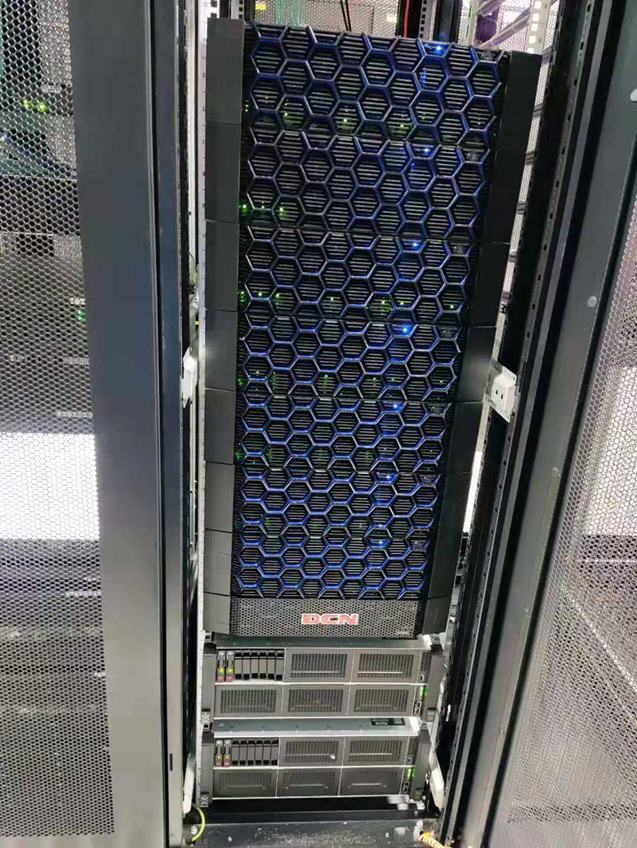

1.设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：有效载荷集成测试装置

用途：有效载荷全生命周期测试数据的存储与管理。

3.设备功能简述

载荷测试管理与评估系统，实现对有效载荷全生命周期测试数据的存储与管理；面向载荷测试数据的耦合性，对测试指令数据、环境数据、工程遥测参数、科学数据的关联特征进行挖掘，提取隐藏在原始数据中的关联知识、载荷状态判读特征；基于载荷测试原始数据、关联知识、载荷状态判读特征数据，分析和评估载荷单机在功能、接口、性能、工作模式等方面与设计方案的符合性，同时对载荷系统，评估各单机设备协同工作的匹配性、系统整体功能、功耗满足设计指标的符合性、以及与卫星测控、数传、存储能力是否冲突等。

4.设备的技术特点

由客户端、Web应用服务器、数据分析服务系统和接入系统四部分组成，每个系统各有模块若干。其中客户端是监管与用户的交互系统，主要用来实现用户对系统的管控和页面请求；Web应用服务器是后台服务系统，主要实现用户请求的解析、数据查询与处理；数据分析服务器包含了数据层、模型层和业务层，数据层主要包括数据清洗、数据规范化和数据聚合，模型层主要实现载荷统一模型及CCSDS组件应用，业务层主要用来进行数据分析服务和系统状态监控，数据分析服务器用来实现各种数据分析业务的逻辑处理、数据规范化和协议管理部分。接入系统主要根据硬件的具体不同，对各种原始数据进行采集，包括数据收发、缓存、并发处理等。

5.设备的技术参数

n  存储容量：不小于200TB，具备扩容到1PB的扩容能力；

n  网络传输速率：传输速率不低于8Gbps；

n  网络交换端口数量：不少于 48个光纤通道；

n  超算平台性能：支持64个计算核心，2048GB内存；

n  设计符合性评估：包括通信接口、电接口、热控接口设计，数传及遥测协议设计，遥控及数据注入指令设计，载荷工作模式设计，载荷数据量设计等；

n  系统匹配性评估：与其他设备和系统的匹配性评估，包括数传数据传输匹配性、载荷工作模式匹配性；

n  测试覆盖性分析：对工程遥测参数、遥控及数据注入指令、1553B和CAN以及RS422总线等接口、数传及遥测数据格式、载荷工作模式等进行测试覆盖性分析。

6.设备的技术优势

采用轻客户端设计，对用户请求的发送和对结果友好显示，根据数据的特性以图像或者表格形式显示。客户端专注于数据友好显示，提升用户体验。服务器端的处理不依赖于具体业务，对网管业务做抽象化处理，主要提供通道、数据缓冲和存储的功能。

7.设备的应用行业

航空航天等行业。
