载荷通信能力测试系统

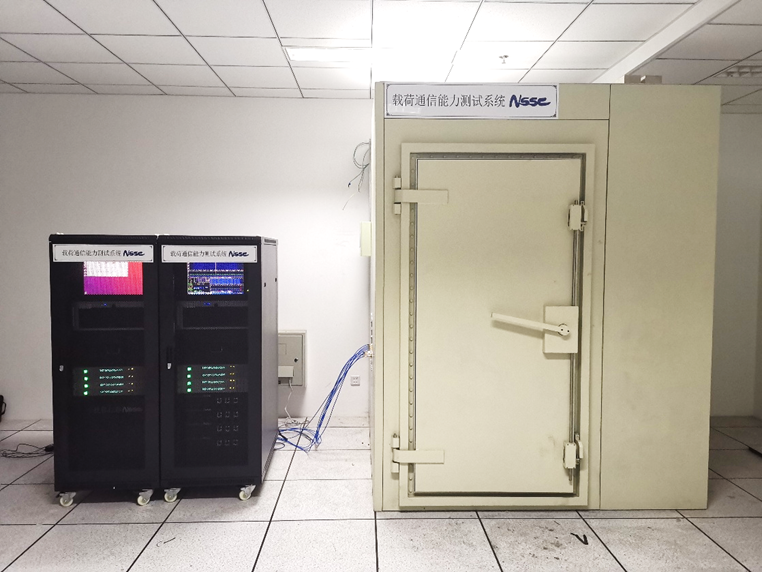

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：载荷通信能力测试系统

用途：为新型探测载荷提供动态、多方位、多尺度通信能力的测试。

3. 设备功能简述

该系统为新型探测载荷的通信能力提供试验验证环境，把完整的真实通信环境“微缩”成实验室环境，减少对场地、设备等要求，节省人力、物力，而且可以对所有可能的环境因素进行设定，对载荷通信性能进行全面测试，为载荷通信端机研制、产品验收及信道适应能力考察所必需的检测设备。

4. 设备的技术特点

载荷通信能力测试系统建立的是一个分布式仿真体系结构，主要应用于验证无线通信系统大规模组网的通信能力验证。载荷通信能力测试系统由载荷通信协议模拟设备、载荷通信记录监视分析设备、载荷通信干扰模拟设备、载荷通信半实物节点设备、载荷通信频率扩展设备五部分子系统组成。

5. 设备的技术参数

n  频率范围：100MHz~10GHz；

n  调制类型：BPSK、QPSK、8PSK、MSK等数字调制；

n  信道数：不小于4个；

n  带宽：不小于40MHz

n  宽带干扰带宽：不小于40MHz；

n  窄带干扰带宽：不大于5MHz；

n  干信比：范围不小于40dB可调，步进精度不高于1dB；

n  最大多普勒频偏：不小于±1MHz；

n  最大多普勒变化率：不小于±100kHz/s

6. 设备的技术优势

提供试验验证环境，把完整的真实通信环境“微缩”成实验室环境，减少对场地、设备等要求，节省人力、物力，而且可以对所有可能的环境因素进行设定，对载荷通信性能进行全面测试。

7. 设备的应用行业

电子通信、航空航天等行业。
