标定测试-天线近场测试系统
仪器名称 标定测试-天线近场测试系统 仪器型号 NSI-300V-12X12
仪器编号 10-110600-01547 仪器来源 进口
生产厂商 NSI 启用日期 2009-6-9
仪器类别 航天 仪器原值 6522211 元
所在部门单位 国家863计划微波遥感技术实验室
仪器负责人 易敏 联系电话 62586481
地址 中关村园区九章大厦B座170 邮编 100190
E-mail yimin@mirslab.cn
主要技术指标 1.测试频率范围: 1-40GHz;2 .平面扫描区域:3.7米x3.7米:3. 平面扫描架X轴和Y轴重复定位精度:≤0.05毫米 4平面度: <0.002":5.球面转台步进精度: <0.01度;6.球面转台重复定位精度:<0.03度 7.测试误差:增益测量误差≤±0.3dB(不含标准增益喇叭自身误差)-20dB副瓣时≤±0.8dB,-30dB副瓣时≤±2dB,-40dB副瓣≤±3dB
包含主要附件
仪器主要功能 天线平面近场和球面近场测试,测试频率1~40GHz,能够测试各类天线的增益和方向图。测试软件具有运动跟踪干涉和反射电平抑制功能,提高了天线测试精度。通过数据反演,可以得到天线口径场分布的幅度相位信息,具有天线诊断能力。
仪器服务领域
计量认证资质 实验室认可
仪器现状 完好
收费标准 408.99元/小时

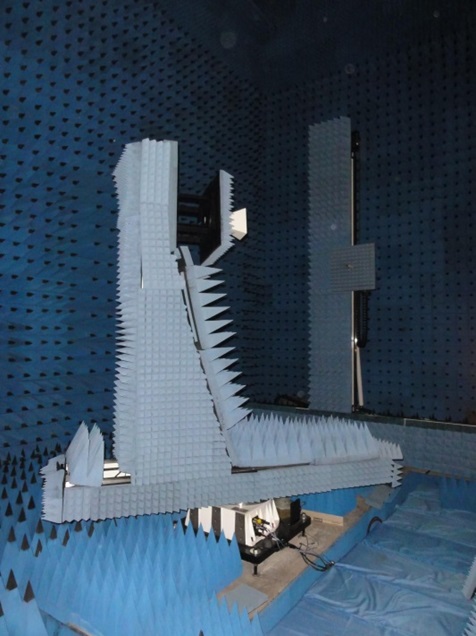

仪器图片
