天线近场测试系统

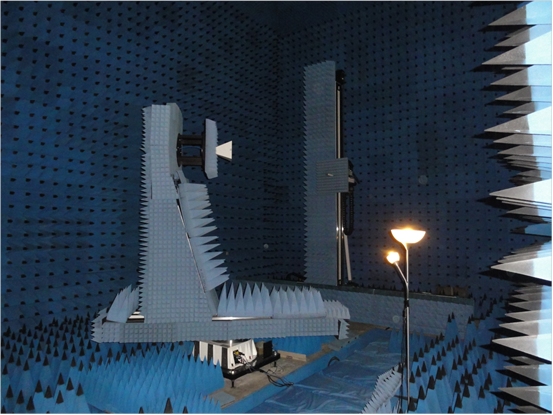

1. 设备全景图片

2.设备概况

品牌：NSI

型号：NSI-300V-12x12   NSI-700S-60

类型：天线平面近场测量系统和可扩充的球面近场测量系统

用途：天线方向图和增益测试

3. 设备功能简述

本设备是天线远场方向图和增益测试的专用设备。设备工作环境为铺满吸波材料的暗室，设备安装在防微震的基台上。近场测试系统平面扫描架包括一个可在一个双轨X轴底座上移动的Y轴钢质构架塔，精度THK线性导轨将安装在钢制支撑结构上，具有极高的机械精度。近场测试系统还包括一个球面转台的球面测试系统，能够满足宽波束天线的精确测量需要。

4. 设备的技术特点

天线近场测试系统采用安捷伦公司的矢量网络分析仪作为信号源和接收机，测量距离天线3-5个波长距离的天线辐射近场区域内的幅度和相位信息，通过快速傅里叶变换得到天线的立体远场方向图。测试过程中，需要尽量减少电磁波在探头和待测天线的多次反射耦合；多采用开口波导作为测试探头，测试结果需要进行探头补偿，确保测试结果的精度。

5. 设备的技术参数

5.1 测试频率范围： 1-40GHz

5.2 平面扫描区域：3.7米x3.7米

5.3 平面扫描架X轴和Y轴重复定位精度：≤0.05毫米

5.4　平面度：　<0.002"

5.5　球面转台步进精度：　<0.01度

5.6　球面转台重复定位精度：<0.03度

5.7测试误差：增益测量误差≤±0.3dB（不含标准增益喇叭自身误差）

              -20dB副瓣时≤±0.8dB

              -30dB副瓣时≤±2dB

              -40dB副瓣时≤±3dB

6. 设备的技术优势

6.1 测试系统具有运动跟踪干涉补偿功能，可以对长时间测试过程中由暗室温度和仪器稳定性发生变化引入的测试误差进行补偿。

6.2 球面近场测试系统具有反射电平抑制功能，可以消除测试过程中暗室电磁波散射引入的测试误差。

6.3近场测试系统具有强大的后处理功能，能够得到天线的方向图、立体方向图、contour曲线和口径场分布等测量数据。

6.4 平面近场测试具有天线诊断能力：通过数据反演，可以得到天线口径场分布的幅度相位信息，满足相控阵天线、波导缝隙阵天线等的研制和改进的测试需要。

6.5

天线近场测量方法具有近场测量具有高精度、高数据率、天线测试性能完整、零重力效应控制、无天气影响和场地限制要求等一系列优点。

7. 设备的应用行业

微波遥感、导航定位、车载导航、星载导航、船载导航、箭载导航、数传通信等天线的测试。
