GY-600 型气压检定装备

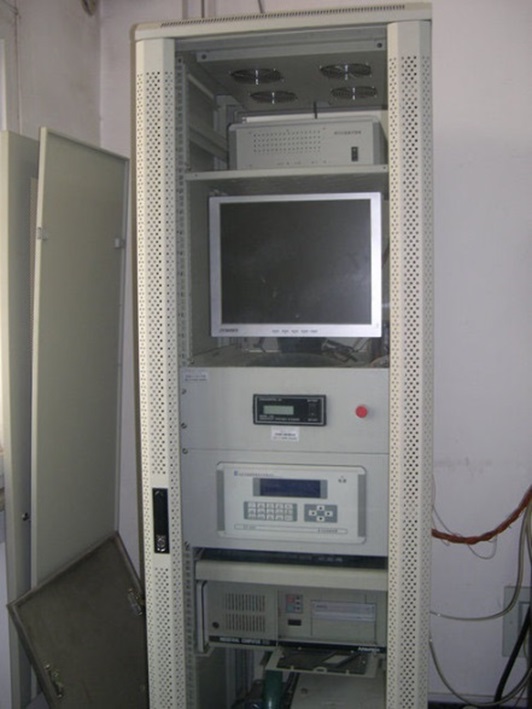

1. 设备全景图片

2.设备概况

品牌：西仪测控

型号：GY-600

用途：可作气压量值传递和高精度测量之用

3. 设备功能简述

    GY-600型气压检定设备由相对独立的压力控制器和液体恒温槽两个机柜组成。检定装置可以分为压力控制器、温度控制和密封压力舱三个部分。压力和温度单独控制。提供-30℃～+40℃温度范围的气压标定环境。

4. 设备的技术特点

GY-600型气压检定设备属于活塞式压力计，工作原理是基于作用在活塞下端面流体压力所形成的力与施加于放塞上端砝码所产生的重力相平衡的原理制成。

本压力计有下列特点：它的活塞系统（活塞、活塞缸）用碳化钨制造，因而形变误差小，温度附加误差小、耐磨，能长期保持活塞系统尺寸不变；读数方便；高于30Mpa的压力计用癸二酸二（2-乙基已基）酯为传压介质，其粘度在20℃时为（20-25）mm2/s,远小于国内一般压力计用传压介质蓖麻油粘度（900-1100）mm2/s，因而灵敏度大大提高，测量范围加宽，造压系统精密度加工，用力轻便、密封可靠；机座用铝合金制造，质轻、坚固、美观、导管材料采用1Cr18Ni9Ti不锈钢管，防锈、美观、可靠。

5. 设备的技术参数

5.1气压标准器测量范围：10hPa～1100hPa；分辨率：0.01hPa；最大允许误差：±0.1hPa。

5.2压力自动控制器技术指标：压力测量范围：10hPa～1100hPa；测量方式：绝压（A）；控制点稳定度：3min气压变化不大于0.1hPa；控制点允许偏差：±1hPa；控制方式：一次设定校准点，自动顺序控制；在升、降压的过程中和测试点上不应有压力变化的反趋势。

5.3温度试验箱技术指标：温度测量范围：-30℃～+40℃；控制点稳定性：30min温度变化不大于0.02℃；温度控制点允许偏差：±1℃；控制方式：各点面板按钮设定，自动配合手动平衡。

7. 设备的应用行业

    用于各类气压测量标定
